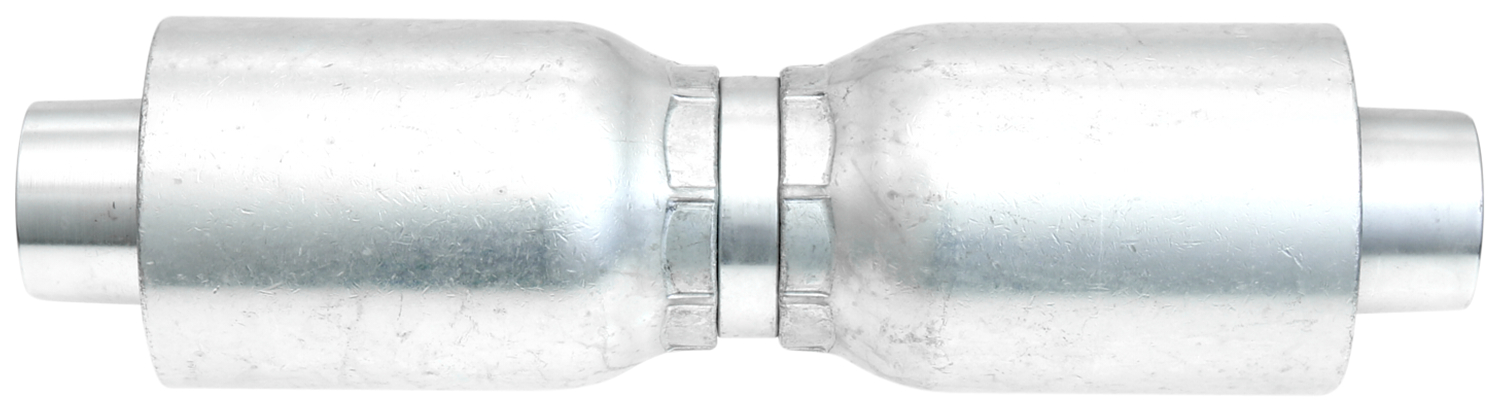

Attributes
| Part Number | 7341-000000-000000 |
|---|
Description
GlobalSpiral™ Max Couplings As mobile equipment platforms become more compact and powerful, they require larger diameter hydraulic hose with higher working pressures to meet performance demands. Large equipment used in industries like mining, oil and gas, and construction are pushing current hose size and pressure limits. To meet this demand, Gates introduces an industry first: the 32GSM no-skive coupling. Greater power and capacity from existing equipment by replacing 2 in., 5000 psi hose assemblies. A flexible, easier-to-route hose assembly to replace 2 in. rigid pipe on crowded equipment platforms. A stem machined from a single piece of solid steel for greater strength and integrity. A no-skive design requiring no special equipment and skills, reducing the risk of blow-offs or leaks.
Features and Benefits Flexible construction allows the belt to withstand billions of topside and backside bends in ABDS applications, resulting in long belt life. Designed for small diameter pulleys, backside idlers, and for use with (or without) automatic tensioners. Unique form grinding of each individual belt assures precise dimensional control. Gates recommends replacing serpentine belts at 90,000 to prevent vehicle breakdowns, or as advised by the vehicle manufacturer. Meets or exceeds SAE J1459, SAE J2432, and SAE J1596 specifications. Surpasses one million impulse cycles. Innovative, two-piece, no-skive design.
Variations (153)
83400
No variation attributes.
G24350-2420
| F Flange Head Thickness (in) | 0.41 |
|---|---|
| F Flange Head Thickness (mm) | 10.4 |
| M Flange Diameter (in) | 2.13 |
| M Flange Diameter (mm) | 54.1 |
| C Cutoff (in) | 4.13 |
| C Cutoff (mm) | 105 |
| L Length (in) | 7.87 |
| L Length (mm) | 199.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.13 |
| L (in) | 7.87 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 3.06 |
24GSM-20FLH XBULK
| F Flange Head Thickness (in) | 10.4 |
|---|---|
| F Flange Head Thickness (mm) | 0.41 |
| M Flange Diameter (in) | 2.13 |
| M Flange Diameter (mm) | 54.1 |
| T1 Thread (in) | 1.1/4" |
| C Cutoff (in) | 4.134 |
| C Cutoff (mm) | 105 |
| L Length (in) | 7.87 |
| L Length (mm) | 199.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.13 |
| L (in) | 7.87 |
| Material | Steel |
| Customer Pack | 9 |
| Weight (lbs.) | 3.06 |

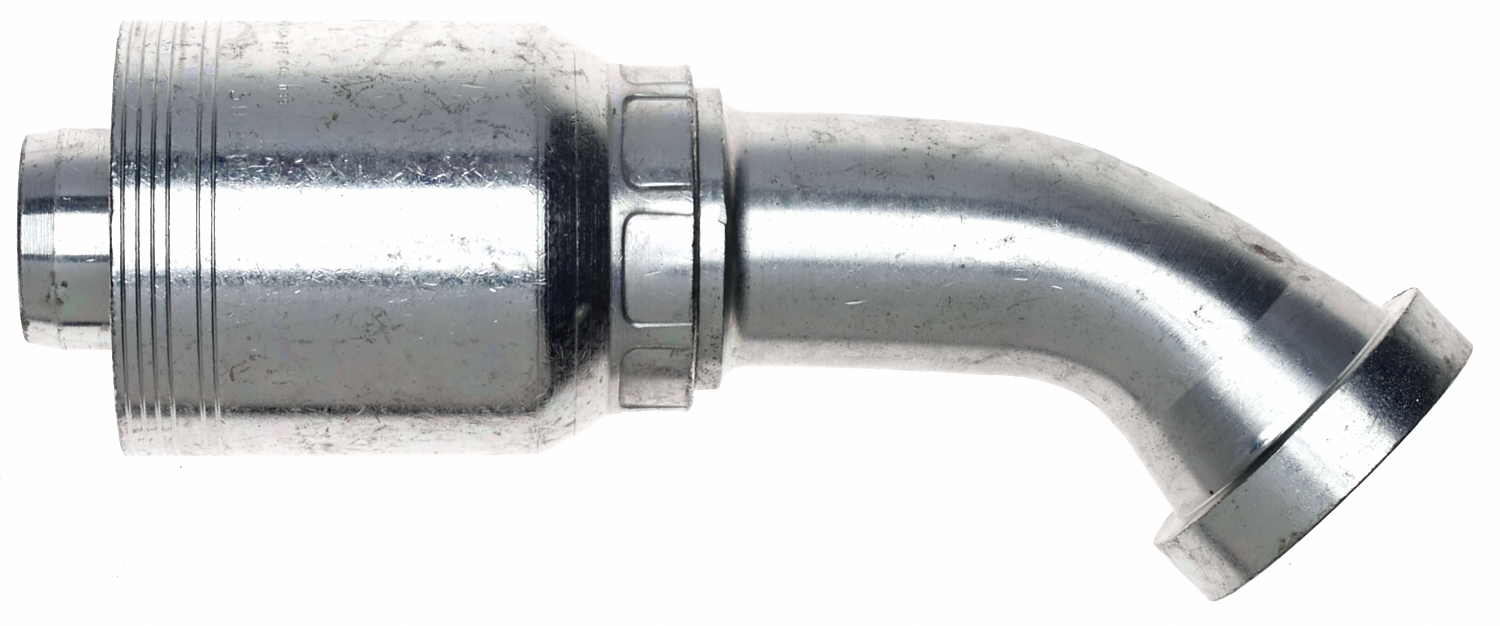

24GSM-20FLH45M XBULK
No variation attributes.
G24102-2424
| H1 Stem Hex (in) | 2 |
|---|---|
| H1 Stem Hex (mm) | 50.8 |
| T1 Thread (in) | 1.1/2" - 11.1/2 NPTF |
| C Cutoff (in) | 3.43 |
| C Cutoff (mm) | 87.1 |
| L Length (in) | 5.76 |
| L Length (mm) | 146.3 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.23 |
| L (in) | 5.76 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 3.85 |
G24830-2424
| H2 Nut Hex (in) | 2.17 |
|---|---|
| H2 Nut Hex (mm) | 55.1 |
| T1 Thread (in) | 1 1/2-11 |
| C Cutoff (in) | 2.32 |
| C Cutoff (mm) | 58.8 |
| L Length (in) | 6.06 |
| L Length (mm) | 153.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.32 |
| L (in) | 6.06 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 3.87 |
G24831-2424
| H2 Nut Hex (in) | 2.17 |
|---|---|
| H2 Nut Hex (mm) | 55.1 |
| T1 Thread (in) | 1 1/2-11 |
| T Drop (in) | 1.96 |
| C Cutoff (in) | 5.81 |
| C Cutoff (mm) | 147.5 |
| L Length (in) | 9.56 |
| L Length (mm) | 242.8 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.81 |
| L (in) | 9.56 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 5.0 |

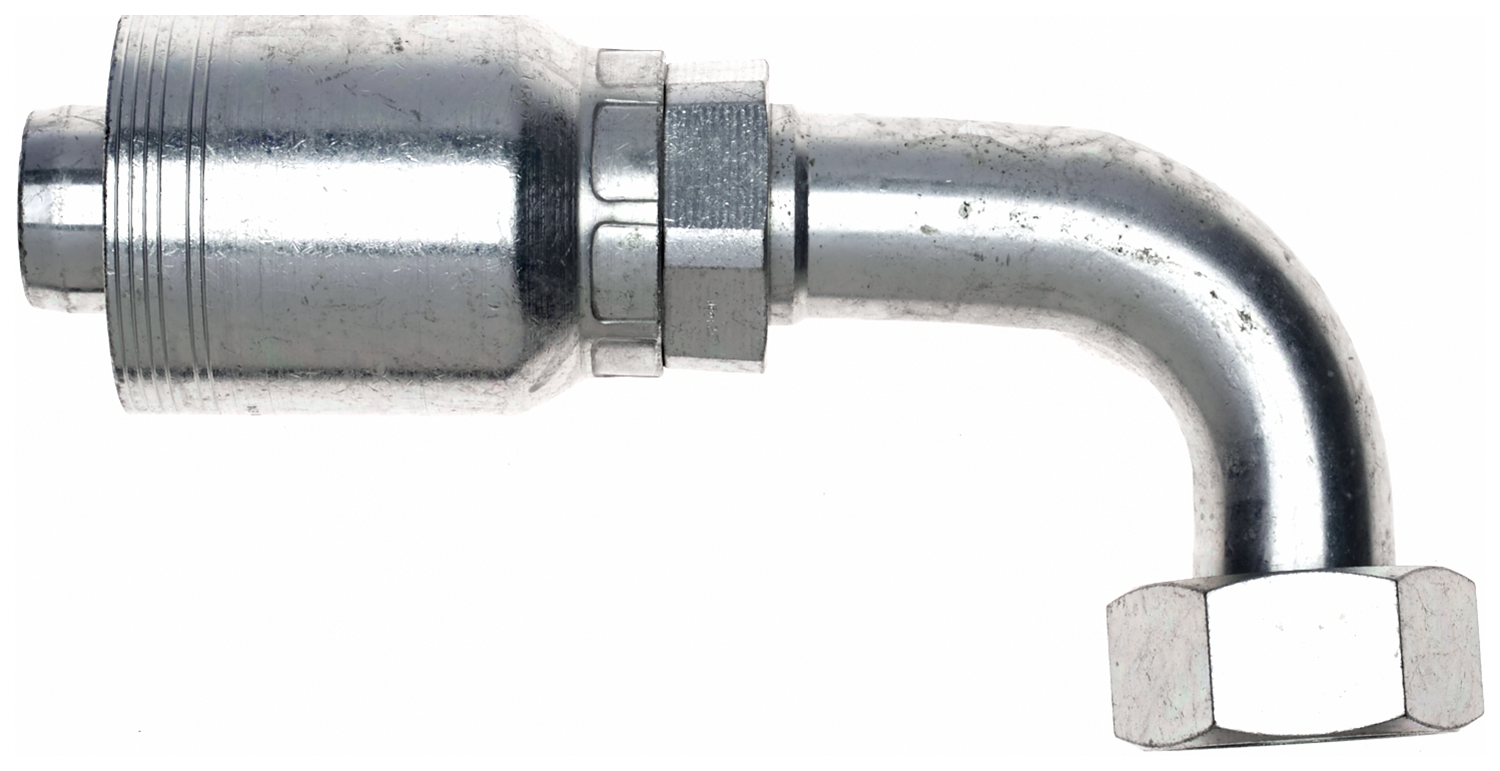

G24832-2424
| H2 Nut Hex (in) | 2.17 |
|---|---|
| H2 Nut Hex (mm) | 55.1 |
| T1 Thread (in) | 1 1/2-11 |
| T Drop (in) | 3.94 |
| C Cutoff (in) | 5.02 |
| C Cutoff (mm) | 127.6 |
| L Length (in) | 8.76 |
| L Length (mm) | 222.5 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.02 |
| L (in) | 8.76 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 5.33 |
G24170-2424
| H1 Stem Hex (in) | 2.17 |
|---|---|
| H1 Stem Hex (mm) | 55.1 |
| H2 Nut Hex (in) | 2.36 |
| H2 Nut Hex (mm) | 59.9 |
| T1 Thread (in) | 1 7/8-12 |
| C Cutoff (in) | 3.05 |
| C Cutoff (mm) | 77.4 |
| L Length (in) | 6.78 |
| L Length (mm) | 172.2 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.04 |
| L (in) | 6.78 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.25 |
G24170-2424X
| H1 Stem Hex (in) | 2.17 |
|---|---|
| H1 Stem Hex (mm) | 55.12 |
| H2 Nut Hex (in) | 2.36 |
| H2 Nut Hex (mm) | 59.94 |
| C Cutoff (in) | 3.039 |
| C Cutoff (mm) | 77.2 |
| L Length (in) | 6.78 |
| L Length (mm) | 172.2 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.04 |
| L (in) | 6.78 |
| Material | Steel |
| Customer Pack | 9 |
| Weight (lbs.) | 4.28 |
G24174-2424
| H2 Nut Hex (in) | 2.36 |
|---|---|
| H2 Nut Hex (mm) | 60 |
| T1 Thread (in) | 2.1/2" - 12 UN |
| T Drop (in) | 1.34 |
| C Cutoff (in) | 5.15 |
| C Cutoff (mm) | 130.9 |
| L Length (in) | 8.9 |
| L Length (mm) | 226.1 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.15 |
| L (in) | 8.9 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.995 |
G24180-2424
| H2 Nut Hex (in) | 2.36 |
|---|---|
| H2 Nut Hex (mm) | 60 |
| T1 Thread (in) | 1.7/8" - 12 UN |
| T Drop (in) | 3.39 |
| C Cutoff (in) | 5.21 |
| C Cutoff (mm) | 132.3 |
| L Length (in) | 8.96 |
| L Length (mm) | 227.6 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 7.18 |
| L (in) | 8.96 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 5.45 |
G24300-2424
| F Flange Head Thickness (in) | 8.1 |
|---|---|
| F Flange Head Thickness (mm) | 0.32 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| T1 Thread (in) | 1.1/2" |
| C Cutoff (in) | 3.35 |
| C Cutoff (mm) | 85.1 |
| L Length (in) | 7.09 |
| L Length (mm) | 180.1 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| Working Pressure (psi) | 3000 |
| C (in) | 3.35 |
| L (in) | 7.09 |
| Material | Steel |
| Notes | -24FL and -32FL Max. W.P. 3,000 psi; -40FL Max. W.P. 2,500 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 3.625 |
G24300-2424X
| F Flange Head Thickness (in) | 0.31 |
|---|---|
| F Flange Head Thickness (mm) | 7.9 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| C Cutoff (in) | 3.346 |
| C Cutoff (mm) | 85 |
| L Length (in) | 7.091 |
| L Length (mm) | 180.1 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| Working Pressure (psi) | 3000 |
| C (in) | 3.35 |
| L (in) | 7.09 |
| Material | Steel |
| Notes | -24FL and -32FL Max. W.P. 3,000 psi; -40FL Max. W.P. 2,500 psi. |
| Customer Pack | 9 |
| Weight (lbs.) | 3.6 |
G24307-2424
| F Flange Head Thickness (in) | 8.1 |
|---|---|
| F Flange Head Thickness (mm) | 0.32 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 1.73 |
| C Cutoff (in) | 5.32 |
| C Cutoff (mm) | 135.1 |
| L Length (in) | 9.05 |
| L Length (mm) | 229.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| Working Pressure (psi) | 3000 |
| C (in) | 5.31 |
| L (in) | 9.05 |
| Angle. | 45 |
| Material | Steel |
| Notes | Maximum working pressure 3,000 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 4.55 |
24GSM-24FL45M XBULK
| T Drop (in) | 1.732 |
|---|---|
| C Cutoff (in) | 5.315 |
| C Cutoff (mm) | 135 |
| L Length (in) | 9.051 |
| L Length (mm) | 229.9 |
| Working Pressure (psi) | 3000 |
| Angle. | 45 |
G24309-2424
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| T Drop (in) | 2.52 |
| C Cutoff (in) | 5.76 |
| C Cutoff (mm) | 146.2 |
| L Length (in) | 9.5 |
| L Length (mm) | 241.3 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| Working Pressure (psi) | 3000 |
| C (in) | 5.75 |
| L (in) | 9.5 |
| Angle. | 60 |
| Material | Steel |
| Notes | Maximum working pressure 3,000 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 4.77 |
G24314-2424
| F Flange Head Thickness (in) | 8.1 |
|---|---|
| F Flange Head Thickness (mm) | 0.32 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 3.19 |
| C Cutoff (in) | 4.72 |
| C Cutoff (mm) | 119.9 |
| L Length (in) | 8.46 |
| L Length (mm) | 214.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| Working Pressure (psi) | 3000 |
| C (in) | 4.72 |
| L (in) | 8.46 |
| Angle. | 90 |
| Material | Steel |
| Notes | Maximum working pressure 3,000 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 2.18 |
G24400-2424
| F Flange Head Thickness (in) | 14.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.56 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| C Cutoff (in) | 3.71 |
| C Cutoff (mm) | 94.3 |
| L Length (in) | 7.44 |
| L Length (mm) | 189 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.71 |
| L (in) | 7.44 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 4.02 |
G24402-2424
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 0.66 |
| C Cutoff (in) | 5.57 |
| C Cutoff (mm) | 141.5 |
| L Length (in) | 9.29 |
| L Length (mm) | 236 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.57 |
| L (in) | 9.29 |
| Angle. | 22.5 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 4.63 |
G24404-2424
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 0.91 |
| C Cutoff (in) | 5.49 |
| C Cutoff (mm) | 139.5 |
| L Length (in) | 9.25 |
| L Length (mm) | 235 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.49 |
| L (in) | 9.25 |
| Angle. | 30 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 2.11 |
G24404-2424X
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 0.906 |
| C Cutoff (in) | 5.492 |
| C Cutoff (mm) | 139.5 |
| L Length (in) | 9.252 |
| L Length (mm) | 235 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.49 |
| L (in) | 9.25 |
| Angle. | 30 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 5 |
| Weight (lbs.) | 4.63 |
G24407-2424
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 1.54 |
| C Cutoff (in) | 5.2 |
| C Cutoff (mm) | 132.1 |
| L Length (in) | 8.94 |
| L Length (mm) | 227.1 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.2 |
| L (in) | 8.94 |
| Angle. | 45 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 2.12 |
G24409-2424
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 2.17 |
| C Cutoff (in) | 6.17 |
| C Cutoff (mm) | 156.6 |
| L Length (in) | 9.91 |
| L Length (mm) | 251.7 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 6.17 |
| L (in) | 9.91 |
| Angle. | 60 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 5.15 |
G24415-2424
| F Flange Head Thickness (in) | 14.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.56 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 3.43 |
| C Cutoff (in) | 4.69 |
| C Cutoff (mm) | 119.1 |
| L Length (in) | 8.43 |
| L Length (mm) | 214.1 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.7 |
| L (in) | 8.43 |
| Angle. | 90 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 5.4 |
G24401-2424
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| C Cutoff (in) | 5.64 |
| C Cutoff (mm) | 143.2 |
| L Length (in) | 9.37 |
| L Length (mm) | 238 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.64 |
| L (in) | 9.37 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 2.11 |
G24350-2424
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| C Cutoff (in) | 4.13 |
| C Cutoff (mm) | 105 |
| L Length (in) | 7.87 |
| L Length (mm) | 199.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.13 |
| L (in) | 7.87 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.15 |
G24350-2424X
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| C Cutoff (in) | 4.134 |
| C Cutoff (mm) | 105 |
| L Length (in) | 7.87 |
| L Length (mm) | 199.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.13 |
| L (in) | 7.87 |
| Material | Steel |
| Customer Pack | 9 |
| Weight (lbs.) | 4.133 |
G24353-2424
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 0.94 |
| C Cutoff (in) | 5.81 |
| C Cutoff (mm) | 147.5 |
| L Length (in) | 9.56 |
| L Length (mm) | 242.8 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.81 |
| L (in) | 9.56 |
| Angle. | 22.5 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.67 |
G24352-2424
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 0.71 |
| C Cutoff (in) | 5.84 |
| C Cutoff (mm) | 148.4 |
| L Length (in) | 9.56 |
| L Length (mm) | 242.8 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.84 |
| L (in) | 9.56 |
| Angle. | 22.5 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.7 |
G24355-2424
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 1.1 |
| C Cutoff (in) | 5.12 |
| C Cutoff (mm) | 130 |
| L Length (in) | 8.86 |
| L Length (mm) | 225 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.12 |
| L (in) | 8.86 |
| Angle. | 30 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 3.8874 |
G24355-2424X
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 1.102 |
| C Cutoff (in) | 5.118 |
| C Cutoff (mm) | 130 |
| L Length (in) | 8.858 |
| L Length (mm) | 225 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.12 |
| L (in) | 8.86 |
| Angle. | 30 |
| Material | Steel |
| Customer Pack | 8 |
| Weight (lbs.) | 3.8874 |
G24354-2424
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 1.18 |
| C Cutoff (in) | 5.7 |
| C Cutoff (mm) | 144.8 |
| L Length (in) | 9.45 |
| L Length (mm) | 240 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.7 |
| L (in) | 9.45 |
| Angle. | 30 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 2.13 |
G24354-2424X
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 1.181 |
| C Cutoff (in) | 5.701 |
| C Cutoff (mm) | 144.8 |
| L Length (in) | 9.449 |
| L Length (mm) | 240 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.7 |
| L (in) | 9.45 |
| Angle. | 30 |
| Material | Steel |
| Customer Pack | 5 |
| Weight (lbs.) | 4.69 |
G24357-2424
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 1.73 |
| C Cutoff (in) | 5.39 |
| C Cutoff (mm) | 137 |
| L Length (in) | 9.13 |
| L Length (mm) | 231.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.39 |
| L (in) | 9.13 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.6 |
G24357-2424X
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 1.732 |
| C Cutoff (in) | 5.394 |
| C Cutoff (mm) | 137 |
| L Length (in) | 9.13 |
| L Length (mm) | 231.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.39 |
| L (in) | 9.13 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 5 |
| Weight (lbs.) | 4.69 |
G24359-2424
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 2.5 |
| C Cutoff (in) | 6.23 |
| C Cutoff (mm) | 158.2 |
| L Length (in) | 9.25 |
| L Length (mm) | 235 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 6.23 |
| L (in) | 9.25 |
| Angle. | 60 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 2.34 |
24GSM-24FLH60M-TCX XBULK
| T Drop (in) | 2.5 |
|---|---|
| C Cutoff (in) | 6.228 |
| C Cutoff (mm) | 158.2 |
| L Length (in) | 9.252 |
| L Length (mm) | 235 |
| Angle. | 60 |
G24365-2424
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 3.7 |
| C Cutoff (in) | 4.68 |
| C Cutoff (mm) | 118.9 |
| L Length (in) | 8.73 |
| L Length (mm) | 221.7 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.68 |
| L (in) | 8.73 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 5.25 |
G24365-2424X
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 3.701 |
| C Cutoff (in) | 4.681 |
| C Cutoff (mm) | 118.9 |
| L Length (in) | 8.728 |
| L Length (mm) | 221.7 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.68 |
| L (in) | 8.73 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 5 |
| Weight (lbs.) | 2.35 |
G24366-2424
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T Drop (in) | 5.91 |
| C Cutoff (in) | 4.68 |
| C Cutoff (mm) | 118.9 |
| L Length (in) | 8.42 |
| L Length (mm) | 213.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.68 |
| L (in) | 8.42 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 6.01 |
G24374-2424
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| C Cutoff (in) | 4.13 |
| C Cutoff (mm) | 105 |
| L Length (in) | 7.87 |
| L Length (mm) | 199.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.13 |
| L (in) | 7.87 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 7.55 |
G24376-2424
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 1.73 |
| C Cutoff (in) | 5.39 |
| C Cutoff (mm) | 137 |
| L Length (in) | 9.13 |
| L Length (mm) | 232 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.39 |
| L (in) | 9.13 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 8.47 |
24GSM-24FLHCFM90 XBULK
| T Drop (in) | 3.701 |
|---|---|
| C Cutoff (in) | 4.685 |
| C Cutoff (mm) | 119 |
| L Length (in) | 8.425 |
| L Length (mm) | 214 |
| Angle. | 90 |
G24380-2424
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 3.7 |
| C Cutoff (in) | 4.69 |
| C Cutoff (mm) | 119.1 |
| L Length (in) | 8.43 |
| L Length (mm) | 214 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.69 |
| L (in) | 8.43 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 7.6978 |
24GSM-24FPLS
| M Flange Diameter (in) | 3.35 |
|---|---|
| C Cutoff (in) | 3.76 |
| L Length (in) | 7.5 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.76 |
| L (in) | 7.5 |
| Customer Pack | 1 |
| Weight (lbs.) | 6.78 |
G24534-2424
| C Cutoff (in) | 3.19 |
|---|---|
| C Cutoff (mm) | 81 |
| L Length (in) | 10.66 |
| L Length (mm) | 270.8 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.18 |
| L (in) | 10.66 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 2.58 |
24GSM-24HLEC XBULK
No variation attributes.
G24810-2424
| H1 Stem Hex (in) | 2.17 |
|---|---|
| H1 Stem Hex (mm) | 55 |
| T1 Thread (in) | 1 1/2-11 |
| C Cutoff (in) | 2.68 |
| C Cutoff (mm) | 68.1 |
| L Length (in) | 6.41 |
| L Length (mm) | 162.8 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.67 |
| L (in) | 6.41 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 3.64 |
G24165-2424
| H1 Stem Hex (in) | 1.97 |
|---|---|
| H1 Stem Hex (mm) | 50 |
| T1 Thread (in) | 1.7/8" - 12 UN |
| C Cutoff (in) | 2.65 |
| C Cutoff (mm) | 67.3 |
| L Length (in) | 6.39 |
| L Length (mm) | 162.3 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.65 |
| L (in) | 6.39 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 1.52 |
G24100-2424
| H1 Stem Hex (in) | 2 |
|---|---|
| H1 Stem Hex (mm) | 50.8 |
| T1 Thread (in) | 1.1/2" - 11.1/2 NPTF |
| C Cutoff (in) | 2.77 |
| C Cutoff (mm) | 70.3 |
| L Length (in) | 6.51 |
| L Length (mm) | 165.4 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.77 |
| L (in) | 6.51 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 3.6 |
G24100-2424X
| H1 Stem Hex (in) | 2 |
|---|---|
| H1 Stem Hex (mm) | 50.8 |
| C Cutoff (in) | 2.769 |
| C Cutoff (mm) | 70.34 |
| L Length (in) | 6.512 |
| L Length (mm) | 165.4 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.77 |
| L (in) | 6.51 |
| Material | Steel |
| Customer Pack | 10 |
| Weight (lbs.) | 3.35 |
24GSM-24PLSOR
| C Cutoff (in) | 3.39 |
|---|---|
| L Length (in) | 7.13 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.39 |
| L (in) | 7.13 |
| Customer Pack | 1 |
| Weight (lbs.) | 4.05 |
G24300-2432
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| C Cutoff (in) | 3.66 |
| C Cutoff (mm) | 93 |
| L Length (in) | 7.4 |
| L Length (mm) | 188 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| Working Pressure (psi) | 3000 |
| C (in) | 3.66 |
| L (in) | 7.4 |
| Material | Steel |
| Notes | -24FL and -32FL Max. W.P. 3,000 psi; -40FL Max. W.P. 2,500 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 3.88 |
G24306-2432
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T Drop (in) | 2.05 |
| C Cutoff (in) | 5.38 |
| C Cutoff (mm) | 136.6 |
| L Length (in) | 9.13 |
| L Length (mm) | 231.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| Working Pressure (psi) | 3000 |
| C (in) | 5.34 |
| L (in) | 9.13 |
| Angle. | 45 |
| Material | Steel |
| Notes | Maximum working pressure 3,000 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 4.8 |
G24400-2432
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| C Cutoff (in) | 4.13 |
| C Cutoff (mm) | 105 |
| L Length (in) | 7.87 |
| L Length (mm) | 199.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.13 |
| L (in) | 7.87 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 4.77 |
G24404-2432
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 1.38 |
| C Cutoff (in) | 6.36 |
| C Cutoff (mm) | 161.6 |
| L Length (in) | 10.12 |
| L Length (mm) | 257 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 6.36 |
| L (in) | 10.11 |
| Angle. | 30 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 5.64 |
G24407-2432
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 2.32 |
| C Cutoff (in) | 5.87 |
| C Cutoff (mm) | 149.1 |
| L Length (in) | 9.61 |
| L Length (mm) | 244 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.86 |
| L (in) | 9.6 |
| Angle. | 45 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 5.68 |
G24409-2432
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 3.42 |
| C Cutoff (in) | 7.95 |
| C Cutoff (mm) | 201.9 |
| L Length (in) | 11.69 |
| L Length (mm) | 297 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 7.94 |
| L (in) | 11.69 |
| Angle. | 60 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 6.62 |
G24415-2432
| F Flange Head Thickness (in) | 14.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.56 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 5.51 |
| C Cutoff (in) | 5.11 |
| C Cutoff (mm) | 129.9 |
| L Length (in) | 8.86 |
| L Length (mm) | 225 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.11 |
| L (in) | 8.85 |
| Angle. | 90 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 6.59 |
G24350-2432
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T1 Thread (in) | 2" |
| C Cutoff (in) | 4.13 |
| C Cutoff (mm) | 105 |
| L Length (in) | 7.87 |
| L Length (mm) | 199.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.13 |
| L (in) | 7.87 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.95 |
24GSM-32FLH XBULK
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T1 Thread (in) | 2" |
| C Cutoff (in) | 4.134 |
| C Cutoff (mm) | 105 |
| L Length (in) | 7.87 |
| L Length (mm) | 199.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.13 |
| L (in) | 7.87 |
| Material | Steel |
| Customer Pack | 9 |
| Weight (lbs.) | 4.8 |
G24357-2432
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 2.21 |
| C Cutoff (in) | 5.75 |
| C Cutoff (mm) | 146 |
| L Length (in) | 9.48 |
| L Length (mm) | 240.8 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.74 |
| L (in) | 9.48 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 5.46 |
24GSM-32FLH45M XBULK
| T Drop (in) | 2.205 |
|---|---|
| C Cutoff (in) | 5.748 |
| C Cutoff (mm) | 146 |
| L Length (in) | 9.488 |
| L Length (mm) | 241 |
| Angle. | 45 |
24GSM-32FLH90-104 XBULK
| T Drop (in) | 4.094 |
|---|---|
| C Cutoff (in) | 4.677 |
| C Cutoff (mm) | 118.8 |
| L Length (in) | 8.417 |
| L Length (mm) | 213.8 |
| Angle. | 90 |
G24365-2432
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 4.72 |
| C Cutoff (in) | 4.68 |
| C Cutoff (mm) | 118.9 |
| L Length (in) | 8.42 |
| L Length (mm) | 213.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.68 |
| L (in) | 8.42 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 6.2 |
G24720-2438
| H2 Nut Hex (in) | 2.36 |
|---|---|
| H2 Nut Hex (mm) | 60 |
| T1 Thread (in) | M52X2.0 |
| A1 Outside Diameter (in) | 1.5 |
| A1 Outside Diameter (mm) | 38.1 |
| A1 Tube Outside Diameter (mm) | 38 |
| C Cutoff (in) | 3.35 |
| C Cutoff (mm) | 85.1 |
| L Length (in) | 7.09 |
| L Length (mm) | 180.1 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.35 |
| L (in) | 7.09 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.4 |
G24725-2438
| H2 Nut Hex (in) | 2.36 |
|---|---|
| H2 Nut Hex (mm) | 60 |
| T1 Thread (in) | M52X2.0 |
| T Drop (in) | 1.74 |
| A1 Outside Diameter (in) | 1.5 |
| A1 Outside Diameter (mm) | 38.1 |
| A1 Tube Outside Diameter (mm) | 38 |
| C Cutoff (in) | 5.59 |
| C Cutoff (mm) | 141.9 |
| L Length (in) | 9.33 |
| L Length (mm) | 237 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.59 |
| L (in) | 9.33 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 5.06 |
G24730-2438
| H2 Nut Hex (in) | 2.36 |
|---|---|
| H2 Nut Hex (mm) | 60 |
| T1 Thread (in) | M52X2.0 |
| T Drop (in) | 3.62 |
| A1 Outside Diameter (in) | 1.5 |
| A1 Outside Diameter (mm) | 38.1 |
| A1 Tube Outside Diameter (mm) | 38 |
| C Cutoff (in) | 5.02 |
| C Cutoff (mm) | 127.6 |
| L Length (in) | 8.76 |
| L Length (mm) | 222.5 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.02 |
| L (in) | 8.76 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 5.43 |
G24230-2424
| H1 Stem Hex (in) | 2.17 |
|---|---|
| H1 Stem Hex (mm) | 55.1 |
| H2 Nut Hex (in) | 2.36 |
| H2 Nut Hex (mm) | 59.9 |
| T1 Thread (in) | 2" - 12 UN |
| C Cutoff (in) | 2.73 |
| C Cutoff (mm) | 69.4 |
| L Length (in) | 6.47 |
| L Length (mm) | 164.3 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.73 |
| L (in) | 6.47 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.2 |
G24230-2424X
| H1 Stem Hex (in) | 2.17 |
|---|---|
| H1 Stem Hex (mm) | 55.12 |
| H2 Nut Hex (in) | 2.36 |
| H2 Nut Hex (mm) | 59.94 |
| C Cutoff (in) | 2.732 |
| C Cutoff (mm) | 69.4 |
| L Length (in) | 6.469 |
| L Length (mm) | 164.3 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.73 |
| L (in) | 6.47 |
| Material | Steel |
| Customer Pack | 9 |
| Weight (lbs.) | 1.8 |
G24234-2424
| H2 Nut Hex (in) | 2.36 |
|---|---|
| H2 Nut Hex (mm) | 60 |
| T1 Thread (in) | 2" - 12 UN |
| T Drop (in) | 1.5 |
| C Cutoff (in) | 5.57 |
| C Cutoff (mm) | 141.4 |
| L Length (in) | 9.32 |
| L Length (mm) | 236.6 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 5.56 |
| L (in) | 9.31 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 4.86 |
G24240-2424
| H2 Nut Hex (in) | 2.5 |
|---|---|
| H2 Nut Hex (mm) | 63.5 |
| T1 Thread (in) | 2" - 12 UN |
| T Drop (in) | 3.39 |
| C Cutoff (in) | 5.21 |
| C Cutoff (mm) | 132.3 |
| L Length (in) | 8.48 |
| L Length (mm) | 215.4 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.69 |
| L (in) | 8.48 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 5.2 |
83402
No variation attributes.
80757
No variation attributes.
G23350-3224
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 2.5 |
| M Flange Diameter (mm) | 63.5 |
| T1 Thread (in) | 1.1/2" |
| C Cutoff (in) | 4.57 |
| C Cutoff (mm) | 116.1 |
| L Length (in) | 9.06 |
| L Length (mm) | 230 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 4.57 |
| L (in) | 9.06 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 6.89 |
G23350-3224X
| C Cutoff (in) | 4.567 |
|---|---|
| C Cutoff (mm) | 116 |
| L Length (in) | 9.055 |
| L Length (mm) | 230 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Material | Steel |
G23102-3232
| H1 Stem Hex (in) | 2.75 |
|---|---|
| H1 Stem Hex (mm) | 69.9 |
| T1 Thread (in) | 2 API 5B LP |
| C Cutoff (in) | 4.9 |
| C Cutoff (mm) | 124.4 |
| L Length (in) | 9.39 |
| L Length (mm) | 238.4 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 4.9 |
| L (in) | 9.39 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 8.46 |
32GSM-32API-LP XBULK
| C Cutoff (in) | 4.898 |
|---|---|
| C Cutoff (mm) | 124.4 |
| L Length (in) | 9.37 |
| L Length (mm) | 238 |
G23830-3232
| H2 Nut Hex (in) | 2.76 |
|---|---|
| H2 Nut Hex (mm) | 70.1 |
| T1 Thread (in) | G 2" - 11 BSP |
| C Cutoff (in) | 2.76 |
| C Cutoff (mm) | 70.1 |
| L Length (in) | 7.24 |
| L Length (mm) | 183.9 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.76 |
| L (in) | 7.24 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 8.09 |
G23830-3232X
| H2 Nut Hex (in) | 2.756 |
|---|---|
| H2 Nut Hex (mm) | 70 |
| C Cutoff (in) | 2.756 |
| C Cutoff (mm) | 70 |
| L Length (in) | 7.244 |
| L Length (mm) | 184 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Material | Steel |
G23831-3232
| H2 Nut Hex (in) | 2.76 |
|---|---|
| H2 Nut Hex (mm) | 70.1 |
| T1 Thread (in) | 2-11 |
| T Drop (in) | 2.95 |
| C Cutoff (in) | 7.62 |
| C Cutoff (mm) | 193.6 |
| L Length (in) | 12.11 |
| L Length (mm) | 307.6 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 7.62 |
| L (in) | 12.11 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 10.18 |
G23831-3232X
| H2 Nut Hex (in) | 2.756 |
|---|---|
| H2 Nut Hex (mm) | 70 |
| T Drop (in) | 2.953 |
| C Cutoff (in) | 7.622 |
| C Cutoff (mm) | 193.6 |
| L Length (in) | 12.126 |
| L Length (mm) | 308 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 45 |
| Material | Steel |
G23832-3232
| H2 Nut Hex (in) | 2.76 |
|---|---|
| H2 Nut Hex (mm) | 70.1 |
| T1 Thread (in) | 2-11 |
| T Drop (in) | 5.91 |
| C Cutoff (in) | 6.4 |
| C Cutoff (mm) | 162.5 |
| L Length (in) | 10.89 |
| L Length (mm) | 276.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 6.4 |
| L (in) | 10.89 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 11.08 |
G23832-3232X
| H2 Nut Hex (in) | 2.756 |
|---|---|
| H2 Nut Hex (mm) | 70 |
| T Drop (in) | 5.906 |
| C Cutoff (in) | 6.398 |
| C Cutoff (mm) | 162.5 |
| L Length (in) | 10.906 |
| L Length (mm) | 277 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 90 |
| Material | Steel |
G23230-3232
| H1 Stem Hex (in) | 2.76 |
|---|---|
| H1 Stem Hex (mm) | 70.1 |
| H2 Nut Hex (in) | 2.95 |
| H2 Nut Hex (mm) | 74.9 |
| T1 Thread (in) | 2 1/2-12 |
| C Cutoff (in) | 3.11 |
| C Cutoff (mm) | 79 |
| L Length (in) | 7.6 |
| L Length (mm) | 193 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 3.07 |
| L (in) | 7.6 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 7.72 |
G23170-3232
| H1 Stem Hex (in) | 2.76 |
|---|---|
| H1 Stem Hex (mm) | 70.1 |
| H2 Nut Hex (in) | 2.95 |
| H2 Nut Hex (mm) | 74.9 |
| T1 Thread (in) | 2 1/2-12 |
| C Cutoff (in) | 3.59 |
| C Cutoff (mm) | 91.1 |
| L Length (in) | 8.08 |
| L Length (mm) | 205.1 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 3.59 |
| L (in) | 8.07 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 7.75 |
G23170-3232X
| H1 Stem Hex (in) | 2.76 |
|---|---|
| H1 Stem Hex (mm) | 70.1 |
| H2 Nut Hex (in) | 2.95 |
| H2 Nut Hex (mm) | 74.93 |
| C Cutoff (in) | 3.587 |
| C Cutoff (mm) | 91.1 |
| L Length (in) | 8.075 |
| L Length (mm) | 205.1 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 3.59 |
| L (in) | 8.07 |
| Material | Steel |
| Customer Pack | 5 |
| Weight (lbs.) | 7.78 |
G23300-3232
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| C Cutoff (in) | 5.41 |
| C Cutoff (mm) | 137.4 |
| L Length (in) | 9.9 |
| L Length (mm) | 251.4 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Working Pressure (psi) | 3000 |
| C (in) | 5.41 |
| L (in) | 9.9 |
| Material | Steel |
| Notes | -24FL and -32FL Max. W.P. 3,000 psi; -40FL Max. W.P. 2,500 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 7.66 |
G23300-3232X
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| C Cutoff (in) | 5.409 |
| C Cutoff (mm) | 137.4 |
| L Length (in) | 9.898 |
| L Length (mm) | 251.4 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Working Pressure (psi) | 3000 |
| C (in) | 5.41 |
| L (in) | 9.9 |
| Material | Steel |
| Notes | -24FL and -32FL Max. W.P. 3,000 psi; -40FL Max. W.P. 2,500 psi. |
| Customer Pack | 5 |
| Weight (lbs.) | 7.66 |
G23307-3232
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T Drop (in) | 2.21 |
| C Cutoff (in) | 6.84 |
| C Cutoff (mm) | 173.6 |
| L Length (in) | 11.34 |
| L Length (mm) | 288 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Working Pressure (psi) | 3000 |
| C (in) | 6.83 |
| L (in) | 11.3 |
| Angle. | 45 |
| Material | Steel |
| Notes | Maximum working pressure 3,000 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 8.9 |
G23307-3232X
| T Drop (in) | 2.205 |
|---|---|
| C Cutoff (in) | 6.835 |
| C Cutoff (mm) | 173.6 |
| L Length (in) | 11.339 |
| L Length (mm) | 288 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Working Pressure (psi) | 3000 |
| Angle. | 45 |
| Material | Steel |
G23314-3232
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T Drop (in) | 5.12 |
| C Cutoff (in) | 5.93 |
| C Cutoff (mm) | 150.5 |
| L Length (in) | 10.43 |
| L Length (mm) | 265 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Working Pressure (psi) | 3000 |
| C (in) | 5.93 |
| L (in) | 10.43 |
| Angle. | 90 |
| Material | Steel |
| Notes | Maximum working pressure 3,000 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 10.09 |
G23314-3232X
| F Flange Head Thickness (in) | 9.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.38 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T1 Thread (in) | 2" |
| T Drop (in) | 5.118 |
| C Cutoff (in) | 5.925 |
| C Cutoff (mm) | 150.5 |
| L Length (in) | 10.433 |
| L Length (mm) | 265 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Working Pressure (psi) | 3000 |
| C (in) | 5.93 |
| L (in) | 10.43 |
| Angle. | 90 |
| Material | Steel |
| Notes | Maximum working pressure 3,000 psi. |
| Customer Pack | 2 |
| Weight (lbs.) | 10.09 |
G23400-3232
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| C Cutoff (in) | 4.48 |
| C Cutoff (mm) | 113.8 |
| L Length (in) | 8.97 |
| L Length (mm) | 227.7 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 4.48 |
| L (in) | 8.97 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 7.7946 |
G23400-3232X
| C Cutoff (in) | 4.476 |
|---|---|
| C Cutoff (mm) | 113.7 |
| L Length (in) | 8.965 |
| L Length (mm) | 227.7 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Material | Steel |
G23404-3232
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 1.38 |
| C Cutoff (in) | 7.37 |
| C Cutoff (mm) | 187.3 |
| L Length (in) | 11.86 |
| L Length (mm) | 301.2 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 7.37 |
| L (in) | 11.85 |
| Angle. | 30 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 9.4226 |
G23404-3232X
| T Drop (in) | 1.378 |
|---|---|
| C Cutoff (in) | 7.374 |
| C Cutoff (mm) | 187.3 |
| L Length (in) | 11.862 |
| L Length (mm) | 301.3 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 30 |
| Material | Steel |
G23407-3232
| F Flange Head Thickness (in) | 14.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.56 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T1 Thread (in) | 2" |
| T Drop (in) | 2.52 |
| C Cutoff (in) | 6.83 |
| C Cutoff (mm) | 173.5 |
| L Length (in) | 11.32 |
| L Length (mm) | 287.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 6.83 |
| L (in) | 11.32 |
| Angle. | 45 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 7.66 |
G23407-3232X
| T Drop (in) | 2.52 |
|---|---|
| C Cutoff (in) | 6.831 |
| C Cutoff (mm) | 173.5 |
| L Length (in) | 11.319 |
| L Length (mm) | 287.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 45 |
| Material | Steel |
G23409-3232
| F Flange Head Thickness (in) | 0.56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 3.27 |
| C Cutoff (in) | 8.17 |
| C Cutoff (mm) | 207.6 |
| L Length (in) | 12.69 |
| L Length (mm) | 322.3 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 8.17 |
| L (in) | 12.69 |
| Angle. | 60 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 7.66 |
G23409-3232X
| T Drop (in) | 3.268 |
|---|---|
| C Cutoff (in) | 8.173 |
| C Cutoff (mm) | 207.6 |
| L Length (in) | 12.677 |
| L Length (mm) | 322 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 60 |
| Material | Steel |
G23415-3232
| F Flange Head Thickness (in) | .56 |
|---|---|
| F Flange Head Thickness (mm) | 14.2 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 5.118 |
| C Cutoff (in) | 5.925 |
| C Cutoff (mm) | 150.5 |
| L Length (in) | 10.413 |
| L Length (mm) | 264.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.93 |
| L (in) | 10.41 |
| Angle. | 90 |
| Material | Steel |
| Notes | NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| Customer Pack | 1 |
| Weight (lbs.) | 10.63 |
G23415-3232X
| T Drop (in) | 5.118 |
|---|---|
| C Cutoff (in) | 5.925 |
| C Cutoff (mm) | 150.5 |
| L Length (in) | 10.413 |
| L Length (mm) | 264.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 90 |
| Material | Steel |
G23350-3232
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T1 Thread (in) | 2" |
| C Cutoff (in) | 5.41 |
| C Cutoff (mm) | 137.4 |
| L Length (in) | 9.9 |
| L Length (mm) | 251.4 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.41 |
| L (in) | 9.9 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 8.3 |
G23350-3232X
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T1 Thread (in) | 2" |
| C Cutoff (in) | 5.409 |
| C Cutoff (mm) | 137.4 |
| L Length (in) | 9.898 |
| L Length (mm) | 251.4 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.41 |
| L (in) | 9.9 |
| Material | Steel |
| Customer Pack | 5 |
| Weight (lbs.) | 8.3 |
G23354-3232
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 1.58 |
| C Cutoff (in) | 7.66 |
| C Cutoff (mm) | 194.6 |
| L Length (in) | 12.17 |
| L Length (mm) | 309 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 7.66 |
| L (in) | 12.17 |
| Angle. | 30 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 9.45 |
G23354-3232X
| F Flange Head Thickness (in) | 14.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.56 |
| T1 Thread (in) | 1.1/2" |
| T Drop (in) | 1.575 |
| C Cutoff (in) | 7.661 |
| C Cutoff (mm) | 194.6 |
| L Length (in) | 12.165 |
| L Length (mm) | 309 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 30 |
| Material | Steel |
G23357-3232X
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T1 Thread (in) | 2" |
| T Drop (in) | 2.48 |
| C Cutoff (in) | 7.185 |
| C Cutoff (mm) | 182.5 |
| L Length (in) | 11.693 |
| L Length (mm) | 297 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 6 |
| L (in) | 11.69 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 2 |
| Weight (lbs.) | 10.0 |
G23359-3232X
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 3.27 |
| C Cutoff (in) | 7.8 |
| C Cutoff (mm) | 198.1 |
| L Length (in) | 12.28 |
| L Length (mm) | 312 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 60 |
| Material | Steel |
G23366-3232
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 6.26 |
| C Cutoff (in) | 5.92 |
| C Cutoff (mm) | 150.4 |
| L Length (in) | 10.39 |
| L Length (mm) | 264 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.92 |
| L (in) | 10.41 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 11.8 |
G23366-3232X
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 6.26 |
| C Cutoff (in) | 5.921 |
| C Cutoff (mm) | 150.4 |
| L Length (in) | 10.394 |
| L Length (mm) | 264 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.92 |
| L (in) | 10.41 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 2 |
| Weight (lbs.) | 11.8 |
G23365-3232
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 5.43 |
| C Cutoff (in) | 5.91 |
| C Cutoff (mm) | 150.1 |
| L Length (in) | 10.39 |
| L Length (mm) | 264 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.91 |
| L (in) | 10.41 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 10.55 |
G23365-3232X
| F Flange Head Thickness (in) | 12.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.5 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T1 Thread (in) | 2" |
| T Drop (in) | 5.433 |
| C Cutoff (in) | 5.906 |
| C Cutoff (mm) | 150 |
| L Length (in) | 10.394 |
| L Length (mm) | 264 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.91 |
| L (in) | 10.41 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 2 |
| Weight (lbs.) | 10.55 |
G23364-3232
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 4.72 |
| C Cutoff (in) | 5.91 |
| C Cutoff (mm) | 150.1 |
| L Length (in) | 10.39 |
| L Length (mm) | 264 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.91 |
| L (in) | 10.41 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 10.5 |
G23364-3232X
| T Drop (in) | 4.724 |
|---|---|
| C Cutoff (in) | 5.906 |
| C Cutoff (mm) | 150 |
| L Length (in) | 10.394 |
| L Length (mm) | 264 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 90 |
| Material | Steel |
G23374-3232
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| C Cutoff (in) | 5.41 |
| C Cutoff (mm) | 137.4 |
| L Length (in) | 9.9 |
| L Length (mm) | 251.4 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.41 |
| L (in) | 9.9 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 9.51 |
G23376-3232
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 2.48 |
| C Cutoff (in) | 7.19 |
| C Cutoff (mm) | 182.5 |
| L Length (in) | 11.69 |
| L Length (mm) | 297 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 7.18 |
| L (in) | 11.69 |
| Angle. | 45 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 10.7976 |
G23380-3232
| F Flange Head Thickness (in) | 0.5 |
|---|---|
| F Flange Head Thickness (mm) | 12.7 |
| M Flange Diameter (in) | 3.13 |
| M Flange Diameter (mm) | 79.5 |
| T Drop (in) | 4.72 |
| C Cutoff (in) | 5.91 |
| C Cutoff (mm) | 150.1 |
| L Length (in) | 10.39 |
| L Length (mm) | 264 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.91 |
| L (in) | 10.39 |
| Angle. | 90 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 13.0 |
32GSM-32FPLS
| M Flange Diameter (in) | 3.86 |
|---|---|
| C Cutoff (in) | 4.01 |
| L Length (in) | 8.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 4.01 |
| L (in) | 8.5 |
| Customer Pack | 1 |
| Weight (lbs.) | 10.2 |
32GSM-32FPLS XBULK
| M Flange Diameter (in) | 3.86 |
|---|---|
| C Cutoff (in) | 4.01 |
| L Length (in) | 8.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 4.01 |
| L (in) | 8.5 |
| Customer Pack | 4 |
| Weight (lbs.) | 10.2 |
G23534-3232
| C Cutoff (in) | 2.14 |
|---|---|
| C Cutoff (mm) | 54.4 |
| L Length (in) | 11.1 |
| L Length (mm) | 282 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.14 |
| L (in) | 11.11 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 10.01 |
G23534-3232X
| C Cutoff (in) | 2.126 |
|---|---|
| C Cutoff (mm) | 54 |
| L Length (in) | 11.118 |
| L Length (mm) | 282.4 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Material | Steel |
G23810-3232
| H1 Stem Hex (in) | 2.76 |
|---|---|
| H1 Stem Hex (mm) | 70 |
| T1 Thread (in) | G 2" - 11 BSP |
| C Cutoff (in) | 2.91 |
| C Cutoff (mm) | 73.9 |
| L Length (in) | 7.4 |
| L Length (mm) | 188 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.91 |
| L (in) | 7.4 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 6.54 |
G23810-3232X
| H1 Stem Hex (in) | 2.756 |
|---|---|
| H1 Stem Hex (mm) | 70 |
| C Cutoff (in) | 2.913 |
| C Cutoff (mm) | 74 |
| L Length (in) | 7.402 |
| L Length (mm) | 188 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Material | Steel |
32GSM-32MHU 1502-TCX
No variation attributes.
G23165-3232
| H1 Stem Hex (in) | 2.56 |
|---|---|
| H1 Stem Hex (mm) | 65 |
| T1 Thread (in) | 2.1/2" - 12 UN |
| C Cutoff (in) | 3.24 |
| C Cutoff (mm) | 82.2 |
| L Length (in) | 7.72 |
| L Length (mm) | 196.1 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 3.23 |
| L (in) | 7.72 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 6.66 |
G23165-3232X
| H1 Stem Hex (in) | 2.56 |
|---|---|
| H1 Stem Hex (mm) | 65.02 |
| C Cutoff (in) | 3.236 |
| C Cutoff (mm) | 82.2 |
| L Length (in) | 7.717 |
| L Length (mm) | 196 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Material | Steel |
G23100-3232
| H1 Stem Hex (in) | 2.75 |
|---|---|
| H1 Stem Hex (mm) | 69.9 |
| T1 Thread (in) | 2" - 11.1/2 |
| C Cutoff (in) | 3.05 |
| C Cutoff (mm) | 77.6 |
| L Length (in) | 7.54 |
| L Length (mm) | 191.6 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 3.05 |
| L (in) | 7.54 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 6.5 |
G23100-3232X
| H1 Stem Hex (in) | 2.75 |
|---|---|
| H1 Stem Hex (mm) | 69.85 |
| C Cutoff (in) | 3.053 |
| C Cutoff (mm) | 77.55 |
| L Length (in) | 7.543 |
| L Length (mm) | 191.6 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 3.05 |
| L (in) | 7.54 |
| Material | Steel |
| Customer Pack | 5 |
| Weight (lbs.) | 6.5 |
32GSM-32PLSOR
| C Cutoff (in) | 3.57 |
|---|---|
| L Length (in) | 8.06 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 3.57 |
| L (in) | 8.06 |
| Customer Pack | 1 |
| Weight (lbs.) | 6.67 |
32GSM-32PLSOR XBULK
| C Cutoff (in) | 3.57 |
|---|---|
| L Length (in) | 8.06 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 3.57 |
| L (in) | 8.06 |
| Customer Pack | 5 |
| Weight (lbs.) | 6.67 |
32GSM-32PLSORHF
| C Cutoff (in) | 4.01 |
|---|---|
| L Length (in) | 10.87 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 4.01 |
| L (in) | 10.87 |
| Customer Pack | 1 |
| Weight (lbs.) | 7.87 |
32GSM-32S160BW
| C Cutoff (in) | 2.19 |
|---|---|
| C Cutoff (mm) | 55.7 |
| L Length (in) | 6.68 |
| L Length (mm) | 169.7 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.19 |
| L (in) | 6.68 |
| Customer Pack | 1 |
| Weight (lbs.) | 5.74 |
32GSM-40S160BW
| C Cutoff (in) | 2.16 |
|---|---|
| C Cutoff (mm) | 54.9 |
| L Length (in) | 6.65 |
| L Length (mm) | 168.9 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.16 |
| L (in) | 6.65 |
| Customer Pack | 1 |
| Weight (lbs.) | 5.8278 |
G23230-3232X
| H1 Stem Hex (in) | 2.76 |
|---|---|
| H1 Stem Hex (mm) | 70.1 |
| H2 Nut Hex (in) | 2.95 |
| H2 Nut Hex (mm) | 74.93 |
| C Cutoff (in) | 3.11 |
| C Cutoff (mm) | 79 |
| L Length (in) | 7.598 |
| L Length (mm) | 193 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Material | Steel |
83403
No variation attributes.
G24102-4040
| T1 Thread (in) | 2 1/2 API 5B LP |
|---|---|
| C Cutoff (in) | 5.47 |
| C Cutoff (mm) | 139 |
| L Length (in) | 12.44 |
| L Length (mm) | 316 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 5.47 |
| L (in) | 12.4 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 14.2802 |
G24300-4040
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 3.31 |
| M Flange Diameter (mm) | 84.1 |
| C Cutoff (in) | 4.8 |
| C Cutoff (mm) | 122 |
| L Length (in) | 11.81 |
| L Length (mm) | 300 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| Working Pressure (psi) | 3000 |
| C (in) | 4.8 |
| L (in) | 11.81 |
| Material | Steel |
| Notes | -24FL and -32FL Max. W.P. 3,000 psi; -40FL Max. W.P. 2,500 psi. |
| Customer Pack | 1 |
| Weight (lbs.) | 12.507 |
G24386-4040
| F Flange Head Thickness (in) | 1.89 |
|---|---|
| F Flange Head Thickness (mm) | 48 |
| M Flange Diameter (in) | 5.91 |
| M Flange Diameter (mm) | 150 |
| C Cutoff (in) | 7.95 |
| C Cutoff (mm) | 201.9 |
| L Length (in) | 14.96 |
| L Length (mm) | 380 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 7.95 |
| L (in) | 15 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 29.1676 |
G24534-4040
| C Cutoff (in) | 2.68 |
|---|---|
| C Cutoff (mm) | 68.1 |
| L Length (in) | 16.69 |
| L Length (mm) | 424 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 2.68 |
| L (in) | 16.7 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 19.2016 |
G24860-4040
| M Flange Diameter (in) | 1.77 |
|---|---|
| M Flange Diameter (mm) | 45 |
| C Cutoff (in) | 2.638 |
| C Cutoff (mm) | 67 |
| L Length (in) | 9.65 |
| L Length (mm) | 245.1 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 2.64 |
| L (in) | 9.65 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 11.066 |
40GSM-40XXSBW
| C Cutoff (in) | 2.44 |
|---|---|
| C Cutoff (mm) | 62 |
| L Length (in) | 8.46 |
| L Length (mm) | 215 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.44 |
| L (in) | 8.46 |
| Customer Pack | 1 |
| Weight (lbs.) | 9.3786 |
G24857-4063
| F Flange Head Thickness (in) | 2.05 |
|---|---|
| F Flange Head Thickness (mm) | 52.1 |
| M Flange Diameter (in) | 5.91 |
| M Flange Diameter (mm) | 150 |
| C Cutoff (in) | 7.95 |
| C Cutoff (mm) | 201.9 |
| L Length (in) | 14.96 |
| L Length (mm) | 380 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 7.95 |
| L (in) | 15 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 30.4348 |
G24102-4848
| T1 Thread (in) | 3 API 5B LP |
|---|---|
| C Cutoff (in) | 6.38 |
| C Cutoff (mm) | 162.1 |
| L Length (in) | 14.13 |
| L Length (mm) | 359 |
| Hose Inside Diameter (in) | 3 |
| Hose Inside Diameter (mm) | 76.2 |
| Inside Diameter (in) | 3 |
| Inside Diameter (mm) | 76.2 |
| C (in) | 6.38 |
| L (in) | 14.1 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 21.1706 |
48GSM-48FHU 1502
No variation attributes.
G24386-4848
| F Flange Head Thickness (in) | 2.28 |
|---|---|
| F Flange Head Thickness (mm) | 57.9 |
| M Flange Diameter (in) | 8.27 |
| M Flange Diameter (mm) | 210 |
| C Cutoff (in) | 9.57 |
| C Cutoff (mm) | 243.1 |
| L Length (in) | 17.32 |
| L Length (mm) | 440 |
| Hose Inside Diameter (in) | 3 |
| Hose Inside Diameter (mm) | 76.2 |
| Inside Diameter (in) | 3 |
| Inside Diameter (mm) | 76.2 |
| C (in) | 9.57 |
| L (in) | 17.3 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 46.2286 |
G24535-4848
| C Cutoff (in) | 2.91 |
|---|---|
| C Cutoff (mm) | 73.9 |
| L Length (in) | 18.43 |
| L Length (mm) | 468 |
| Hose Inside Diameter (in) | 3 |
| Hose Inside Diameter (mm) | 76.2 |
| Inside Diameter (in) | 3 |
| Inside Diameter (mm) | 76.2 |
| C (in) | 2.91 |
| L (in) | 18.4 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 26.1338 |
48GSM-48MHU 1502
No variation attributes.
G24860-4848
| M Flange Diameter (in) | 2.28 |
|---|---|
| M Flange Diameter (mm) | 58 |
| C Cutoff (in) | 2.953 |
| C Cutoff (mm) | 75 |
| L Length (in) | 10.709 |
| L Length (mm) | 272 |
| Hose Inside Diameter (in) | 3 |
| Hose Inside Diameter (mm) | 76.2 |
| Inside Diameter (in) | 3 |
| Inside Diameter (mm) | 76.2 |
| C (in) | 2.95 |
| L (in) | 10.7 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 15.1954 |
G24857-4880
| F Flange Head Thickness (in) | 2.76 |
|---|---|
| F Flange Head Thickness (mm) | 70.1 |
| M Flange Diameter (in) | 7.09 |
| M Flange Diameter (mm) | 180 |
| C Cutoff (in) | 9.57 |
| C Cutoff (mm) | 243.1 |
| L Length (in) | 17.32 |
| L Length (mm) | 440 |
| Hose Inside Diameter (in) | 3 |
| Hose Inside Diameter (mm) | 76.2 |
| Inside Diameter (in) | 3 |
| Inside Diameter (mm) | 76.2 |
| C (in) | 9.57 |
| L (in) | 17.3 |
| Material | Steel |
| Customer Pack | 1 |
| Weight (lbs.) | 48.9192 |
83398
No variation attributes.
83399
No variation attributes.
Specifications
| F Flange Head Thickness (in) | 0.31 – 14.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.32 – 70.1 |
| M Flange Diameter (in) | 1.77 – 8.27 |
| M Flange Diameter (mm) | 45 – 210 |
| C Cutoff (in) | 2.126 – 9.57 |
| C Cutoff (mm) | 54 – 243.1 |
| L Length (in) | 5.76 – 18.43 |
| L Length (mm) | 146.3 – 468 |
| Hose Inside Diameter (in) | 1.5 – 3 |
| Hose Inside Diameter (mm) | 38.1 – 76.2 |
| Inside Diameter (in) | 1.5 – 3 |
| Inside Diameter (mm) | 38.1 – 76.2 |
| C (in) | 2.14 – 9.57 |
| L (in) | 5.76 – 18.4 |
| Material | Steel |
| Customer Pack | 1 – 10 |
| Weight (lbs.) | 1.52 – 48.9192 |
| T1 Thread (in) | 1.1/4", 1.1/2" - 11.1/2 NPTF, 1 1/2-11, 1 7/8-12, 2.1/2" - 12 UN, 1.7/8" - 12 UN, +11 more |
| H1 Stem Hex (in) | 1.97 – 2.76 |
| H1 Stem Hex (mm) | 50 – 70.1 |
| H2 Nut Hex (in) | 2.17 – 2.95 |
| H2 Nut Hex (mm) | 55.1 – 74.93 |
| T Drop (in) | 0.66 – 6.26 |
| Angle. | 22.5 – 90 |
| Working Pressure (psi) | 3000 |
| Notes | -24FL and -32FL Max. W.P. 3,000 psi; -40FL Max. W.P. 2,500 psi., Maximum working pressure 3,000 psi., NOTE: These FLC flanges are designed with a thicker flange head. The .56" flange dimension is frequently found on Caterpillar equipment. These flanges let the user utilize the existing Caterpillar flange halves or new Gates Caterpillar flange halves. At the user's option, standard Code 62 flanges and halves can be used in place of Caterpillar flanges and halves. The standard Code 62 flange head thickness ranges between .305" and .495". Compatible with Code 62 O-Ring. See Accessories for recommended O-Rings. (Do Not use "D" shaped O-Rings). |
| A1 Outside Diameter (in) | 1.5 |
| A1 Outside Diameter (mm) | 38.1 |
| A1 Tube Outside Diameter (mm) | 38 |
