Attributes
| Part Number | 7348-000000-000000 |
|---|
Description
GL Couplings Gates GL low pressure couplings has been specifically designed with a pre-crimped soft shell to work with lower pressure hydraulic suction lines and low pressure return line hose. Special GL dies required. Designed for larger-diameter hoses – up to 4 in. I.D. Short body length provides the necessary grip for low pressure hose requirements. Barrel pattern crimp design ensures optimal sealing to helical wire hoses on return vacuum applications.
Features and Benefits The GL coupling range kicks off where the GSP range stops: starting at an internal diameter of -40 (2-1/2") up to -64 (4"). Handles the low pressure performance needs of the hose, but with a smaller, light weight coupling. Coated with TuffCoat™ plating - more than five times better corrosion resistance than SAE ASTMB117 specification.
Variations (143)
G42170-1010X
No variation attributes.

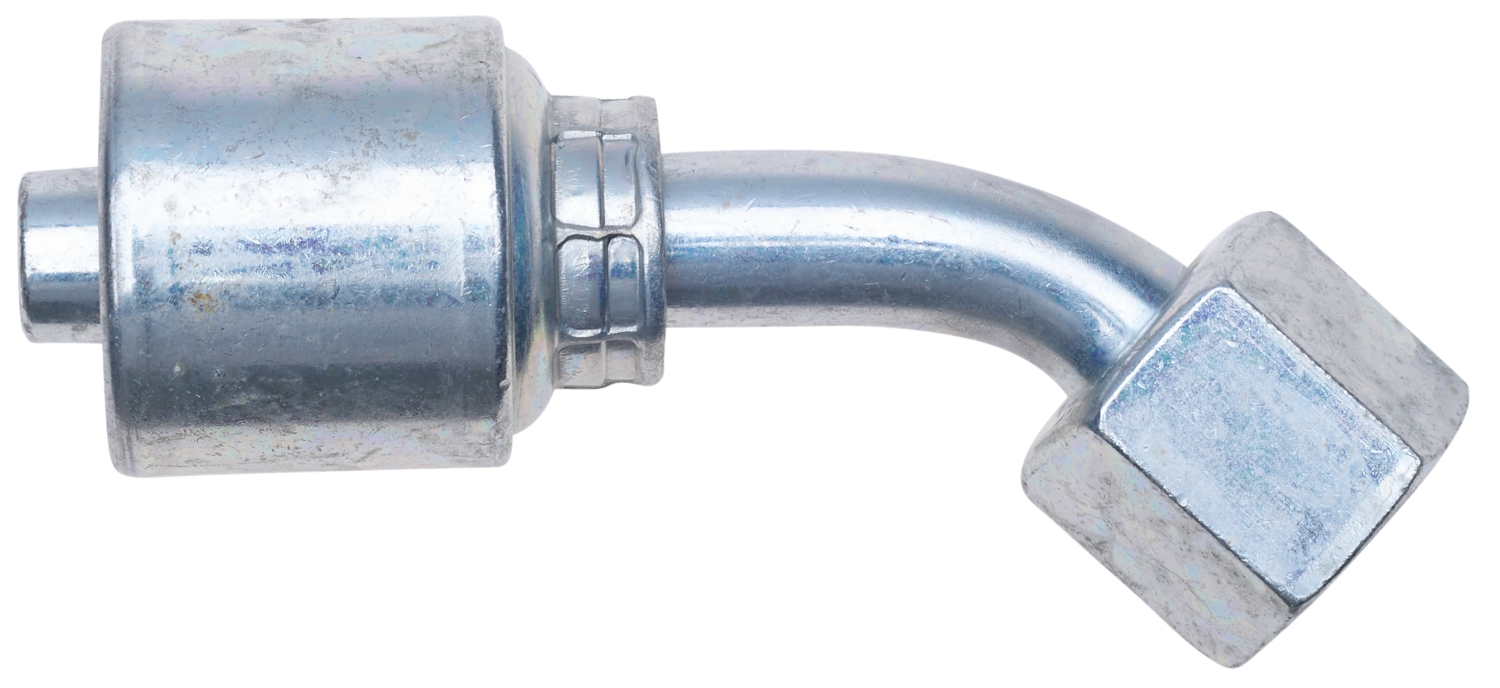

G43234-1212
| H2 Nut Hex (in) | 1.38 |
|---|---|
| H2 Nut Hex (mm) | 34.9 |
| T1 Thread (in) | 1 3/16-12 |
| T Drop (in) | 0.83 |
| C Cutoff (in) | 2.66 |
| C Cutoff (mm) | 67.5 |
| L Length (in) | 4.67 |
| L Length (mm) | 118.6 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 2.66 |
| L (in) | 4.67 |
| Angle. | 45 |
| Material | Steel |
| Notes | SAE J1453 O-Ring Face Seal. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.73 |
G43170-1212
| H1 Stem Hex (in) | 1.06 |
|---|---|
| H1 Stem Hex (mm) | 27 |
| H2 Nut Hex (in) | 1.25 |
| H2 Nut Hex (mm) | 31.8 |
| T1 Thread (in) | 1 1/16-12 |
| C Cutoff (in) | 1.67 |
| C Cutoff (mm) | 42.5 |
| L Length (in) | 3.68 |
| L Length (mm) | 93.5 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 1.67 |
| L (in) | 3.68 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.4 |
G43170-1212X
| H1 Stem Hex (in) | 1.06 |
|---|---|
| H1 Stem Hex (mm) | 27 |
| H2 Nut Hex (in) | 1.25 |
| H2 Nut Hex (mm) | 31.8 |
| T1 Thread (in) | 1 1/16-12 |
| C Cutoff (in) | 1.67 |
| C Cutoff (mm) | 42.5 |
| L Length (in) | 3.68 |
| L Length (mm) | 93.5 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 1.67 |
| L (in) | 3.68 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 50 |
| Weight (lbs.) | 0.4 |
12GL-12FJX45S-021 XBULK
No variation attributes.
G43179-1212
| H2 Nut Hex (in) | 1.25 |
|---|---|
| H2 Nut Hex (mm) | 31.8 |
| T1 Thread (in) | 1 1/16-12 |
| T Drop (in) | 1.89 |
| C Cutoff (in) | 2.6 |
| C Cutoff (mm) | 66 |
| L Length (in) | 4.61 |
| L Length (mm) | 117.1 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 2.6 |
| L (in) | 4.61 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.74 |
G43179-1212X
| H2 Nut Hex (in) | 1.25 |
|---|---|
| H2 Nut Hex (mm) | 31.8 |
| T1 Thread (in) | 1 1/16-12 |
| T Drop (in) | 1.89 |
| C Cutoff (in) | 2.6 |
| C Cutoff (mm) | 66 |
| L Length (in) | 4.61 |
| L Length (mm) | 117.1 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 2.6 |
| L (in) | 4.61 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 50 |
| Weight (lbs.) | 0.74 |

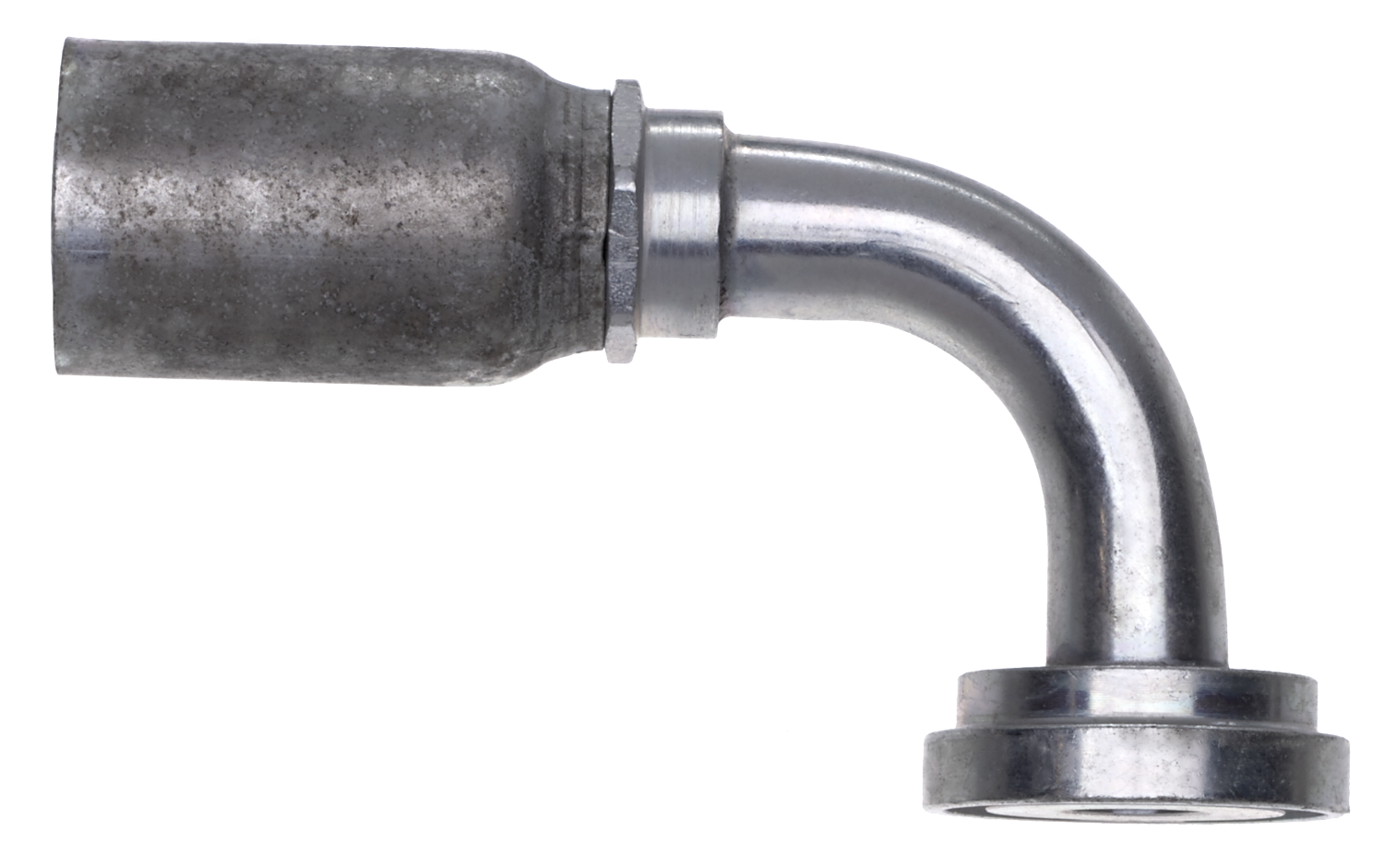

G43315-1212
| F Flange Head Thickness (in) | 0.27 |
|---|---|
| F Flange Head Thickness (mm) | 6.9 |
| M Flange Diameter (in) | 1.5 |
| M Flange Diameter (mm) | 38.1 |
| T Drop (in) | 2.28 |
| C Cutoff (in) | 2.39 |
| C Cutoff (mm) | 60.7 |
| L Length (in) | 4.4 |
| L Length (mm) | 111.8 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 2.39 |
| L (in) | 4.4 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.69 |
G43100-1212
| H1 Stem Hex (in) | 1.75 |
|---|---|
| H1 Stem Hex (mm) | 44.5 |
| T1 Thread (in) | 3/4-14 |
| C Cutoff (in) | 1.46 |
| C Cutoff (mm) | 37.1 |
| L Length (in) | 3.46 |
| L Length (mm) | 87.9 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 1.46 |
| L (in) | 3.46 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.51 |
G43100-1212X
| H1 Stem Hex (in) | 1.75 |
|---|---|
| H1 Stem Hex (mm) | 44.5 |
| T1 Thread (in) | 3/4-14 |
| C Cutoff (in) | 1.46 |
| C Cutoff (mm) | 37.1 |
| L Length (in) | 3.46 |
| L Length (mm) | 87.9 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 1.46 |
| L (in) | 3.46 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 50 |
| Weight (lbs.) | 0.51 |
G43170-1216
| H1 Stem Hex (in) | 1.25 |
|---|---|
| H1 Stem Hex (mm) | 31.8 |
| H2 Nut Hex (in) | 1.5 |
| H2 Nut Hex (mm) | 38.1 |
| T1 Thread (in) | 1 5/16-12 |
| C Cutoff (in) | 1.77 |
| C Cutoff (mm) | 45 |
| L Length (in) | 3.78 |
| L Length (mm) | 96 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 1.77 |
| L (in) | 3.78 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.48 |
G43314-1216
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 1.75 |
| M Flange Diameter (mm) | 44.5 |
| T Drop (in) | 2.4 |
| C Cutoff (in) | 2.39 |
| C Cutoff (mm) | 60.7 |
| L Length (in) | 4.4 |
| L Length (mm) | 111.8 |
| Hose Inside Diameter (in) | 0.75 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 2.39 |
| L (in) | 4.4 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.79 |
G43100-1216
| H1 Stem Hex (in) | 1.375 |
|---|---|
| H1 Stem Hex (mm) | 34.93 |
| C Cutoff (in) | 1.772 |
| C Cutoff (mm) | 45 |
| L Length (in) | 1.772 |
| L Length (mm) | 45 |
| Hose Inside Diameter (in) | 0.752 |
| Hose Inside Diameter (mm) | 19.1 |
| Inside Diameter (in) | 0.752 |
| Inside Diameter (mm) | 19.1 |
| C (in) | 1.64 |
| L (in) | 1.77 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.58 |
G42165-1212X
No variation attributes.
G43230-1616
| H1 Stem Hex (in) | 1.375 |
|---|---|
| H1 Stem Hex (mm) | 34.93 |
| H2 Nut Hex (in) | 1.625 |
| H2 Nut Hex (mm) | 41.28 |
| C Cutoff (in) | 2.965 |
| C Cutoff (mm) | 75.3 |
| L Length (in) | 4.461 |
| L Length (mm) | 113.3 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 2.22 |
| L (in) | 4.46 |
| Material | Steel |
| Notes | SAE J1453 O-Ring Face Seal. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.1 |
16GL-16FFORXXBULK
No variation attributes.
G43239-1616
| H2 Nut Hex (in) | 1.63 |
|---|---|
| H2 Nut Hex (mm) | 41.3 |
| T1 Thread (in) | 1 7/16-12 |
| T Drop (in) | 2.21 |
| C Cutoff (in) | 2.88 |
| C Cutoff (mm) | 73.1 |
| L Length (in) | 5.11 |
| L Length (mm) | 129.8 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 2.88 |
| L (in) | 5.11 |
| Angle. | 90 |
| Material | Steel |
| Notes | SAE J1453 O-Ring Face Seal. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.1 |
G43170-1616
| H1 Stem Hex (in) | 1.38 |
|---|---|
| H1 Stem Hex (mm) | 34.9 |
| H2 Nut Hex (in) | 1.5 |
| H2 Nut Hex (mm) | 38.1 |
| T1 Thread (in) | 1 5/16-12 |
| C Cutoff (in) | 1.94 |
| C Cutoff (mm) | 49.2 |
| L Length (in) | 4.17 |
| L Length (mm) | 105.9 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 1.94 |
| L (in) | 4.17 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.7 |
G43170-1616X
| H1 Stem Hex (in) | 1.38 |
|---|---|
| H1 Stem Hex (mm) | 34.9 |
| H2 Nut Hex (in) | 1.5 |
| H2 Nut Hex (mm) | 38.1 |
| T1 Thread (in) | 1 5/16-12 |
| C Cutoff (in) | 1.94 |
| C Cutoff (mm) | 49.2 |
| L Length (in) | 4.17 |
| L Length (mm) | 105.9 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 1.94 |
| L (in) | 4.17 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 50 |
| Weight (lbs.) | 0.7 |
16GL-16FJX45S-024XBULK
No variation attributes.
G43179-1616
| H2 Nut Hex (in) | 1.5 |
|---|---|
| H2 Nut Hex (mm) | 38.1 |
| T1 Thread (in) | 1 5/16-12 |
| T Drop (in) | 2.21 |
| C Cutoff (in) | 2.88 |
| C Cutoff (mm) | 73.2 |
| L Length (in) | 5.12 |
| L Length (mm) | 130.1 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 2.88 |
| L (in) | 5.12 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.3 |
G43179-1616X
| H2 Nut Hex (in) | 1.5 |
|---|---|
| H2 Nut Hex (mm) | 38.1 |
| T1 Thread (in) | 1 5/16-12 |
| T Drop (in) | 2.21 |
| C Cutoff (in) | 2.88 |
| C Cutoff (mm) | 73.2 |
| L Length (in) | 5.12 |
| L Length (mm) | 130.1 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 2.88 |
| L (in) | 5.12 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 30 |
| Weight (lbs.) | 1.31 |
G43300-1616
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 1.75 |
| M Flange Diameter (mm) | 44.5 |
| C Cutoff (in) | 1.9 |
| C Cutoff (mm) | 48.2 |
| L Length (in) | 3.78 |
| L Length (mm) | 96 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 1.54 |
| L (in) | 3.78 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.08 |
G43314-1616
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 1.75 |
| M Flange Diameter (mm) | 44.5 |
| T Drop (in) | 2.4 |
| C Cutoff (in) | 2.81 |
| C Cutoff (mm) | 71.3 |
| L Length (in) | 5.04 |
| L Length (mm) | 128 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 2.81 |
| L (in) | 5.04 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.97 |
G43314-1616X
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 1.75 |
| M Flange Diameter (mm) | 44.5 |
| T Drop (in) | 2.4 |
| C Cutoff (in) | 2.81 |
| C Cutoff (mm) | 71.3 |
| L Length (in) | 5.04 |
| L Length (mm) | 128 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 2.81 |
| L (in) | 5.04 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 25 |
| Weight (lbs.) | 0.97 |
G43100-1616
| H1 Stem Hex (in) | 1.38 |
|---|---|
| H1 Stem Hex (mm) | 34.9 |
| T1 Thread (in) | 1-11 1/2 |
| C Cutoff (in) | 1.88 |
| C Cutoff (mm) | 47.7 |
| L Length (in) | 4.11 |
| L Length (mm) | 104.4 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 1.88 |
| L (in) | 4.11 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.69 |
G43100-1616X
| H1 Stem Hex (in) | 1.38 |
|---|---|
| H1 Stem Hex (mm) | 34.9 |
| T1 Thread (in) | 1-11 1/2 |
| C Cutoff (in) | 1.88 |
| C Cutoff (mm) | 47.7 |
| L Length (in) | 4.11 |
| L Length (mm) | 104.4 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 1.88 |
| L (in) | 4.11 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 40 |
| Weight (lbs.) | 0.69 |
G43105-1616
| H2 Nut Hex (in) | 1.63 |
|---|---|
| H2 Nut Hex (mm) | 41.3 |
| T1 Thread (in) | 1-11 1/2 |
| C Cutoff (in) | 2.5 |
| C Cutoff (mm) | 63.5 |
| L Length (in) | 4.73 |
| L Length (mm) | 120.1 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 2.5 |
| L (in) | 4.73 |
| Material | Steel |
| Notes | NOT TO BE USED AS A LIVE SWIVEL. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.93 |
G43105-1616X
| H2 Nut Hex (in) | 1.63 |
|---|---|
| H2 Nut Hex (mm) | 41.3 |
| T1 Thread (in) | 1-11 1/2 |
| C Cutoff (in) | 2.5 |
| C Cutoff (mm) | 63.5 |
| L Length (in) | 4.73 |
| L Length (mm) | 120.1 |
| Hose Inside Diameter (in) | 1 |
| Hose Inside Diameter (mm) | 25.4 |
| Inside Diameter (in) | 1 |
| Inside Diameter (mm) | 25.4 |
| C (in) | 2.5 |
| L (in) | 4.73 |
| Material | Steel |
| Notes | NOT TO BE USED AS A LIVE SWIVEL. |
| Customer Pack | 25 |
| Weight (lbs.) | 0.93 |
20GL-16FJX
| C Cutoff (in) | 2.146 |
|---|---|
| C Cutoff (mm) | 54.5 |
| L Length (in) | 4.488 |
| L Length (mm) | 114 |
G43234-2020
| H2 Nut Hex (in) | 1.88 |
|---|---|
| H2 Nut Hex (mm) | 47.6 |
| T1 Thread (in) | 1 11/16-12 |
| T Drop (in) | 0.98 |
| C Cutoff (in) | 3.49 |
| C Cutoff (mm) | 88.6 |
| L Length (in) | 5.81 |
| L Length (mm) | 147.6 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 3.49 |
| L (in) | 5.81 |
| Angle. | 45 |
| Material | Steel |
| Notes | SAE J1453 O-Ring Face Seal. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.39 |
G43239-2020X
No variation attributes.
G43170-2020
| H1 Stem Hex (in) | 1.75 |
|---|---|
| H1 Stem Hex (mm) | 44.5 |
| H2 Nut Hex (in) | 2 |
| H2 Nut Hex (mm) | 50.8 |
| T1 Thread (in) | 1 5/8-12 |
| C Cutoff (in) | 2.26 |
| C Cutoff (mm) | 57.4 |
| L Length (in) | 4.58 |
| L Length (mm) | 116.3 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 2.26 |
| L (in) | 4.58 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.32 |
G43170-2020X
| H1 Stem Hex (in) | 1.75 |
|---|---|
| H1 Stem Hex (mm) | 44.5 |
| H2 Nut Hex (in) | 2 |
| H2 Nut Hex (mm) | 50.8 |
| T1 Thread (in) | 1 5/8-12 |
| C Cutoff (in) | 2.26 |
| C Cutoff (mm) | 57.4 |
| L Length (in) | 4.58 |
| L Length (mm) | 116.3 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 2.26 |
| L (in) | 4.58 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 25 |
| Weight (lbs.) | 1.32 |
G43175-2020
| T Drop (in) | 1.378 |
|---|---|
| C Cutoff (in) | 4.331 |
| C Cutoff (mm) | 110 |
| L Length (in) | 6.654 |
| L Length (mm) | 169 |
| Angle. | 45 |
G43180-2020
| H2 Nut Hex (in) | 2 |
|---|---|
| H2 Nut Hex (mm) | 50.8 |
| T1 Thread (in) | 1 5/8-12 |
| T Drop (in) | 3.07 |
| C Cutoff (in) | 3.91 |
| C Cutoff (mm) | 99.4 |
| L Length (in) | 6.24 |
| L Length (mm) | 159 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 3.91 |
| L (in) | 6.24 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 2.0 |
20GL-20FJX90TP-089 XBULK
No variation attributes.
G43300-2020
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2 |
| M Flange Diameter (mm) | 50.8 |
| C Cutoff (in) | 2.11 |
| C Cutoff (mm) | 53.5 |
| L Length (in) | 4.43 |
| L Length (mm) | 112.5 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 2.11 |
| L (in) | 4.43 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.07 |
G43300-2020X
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2 |
| M Flange Diameter (mm) | 50.8 |
| C Cutoff (in) | 2.11 |
| C Cutoff (mm) | 53.5 |
| L Length (in) | 4.43 |
| L Length (mm) | 112.5 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 2.11 |
| L (in) | 4.43 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 25 |
| Weight (lbs.) | 1.07 |

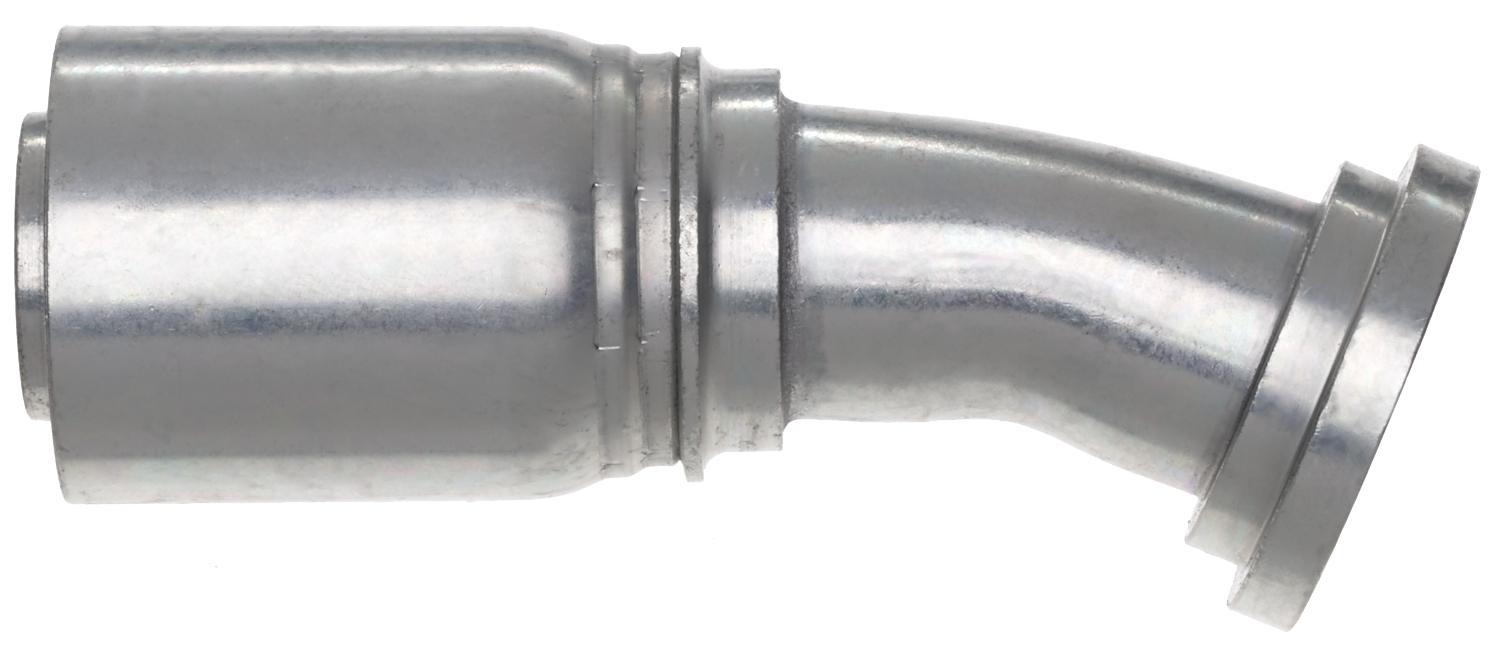

G43306-2020
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2 |
| M Flange Diameter (mm) | 50.8 |
| T Drop (in) | 1.26 |
| C Cutoff (in) | 3.38 |
| C Cutoff (mm) | 85.8 |
| L Length (in) | 5.59 |
| L Length (mm) | 142 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 3.29 |
| L (in) | 5.59 |
| Angle. | 45 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.21 |
G43314-2020
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2 |
| M Flange Diameter (mm) | 50.8 |
| T Drop (in) | 2.68 |
| C Cutoff (in) | 3.09 |
| C Cutoff (mm) | 78.5 |
| L Length (in) | 5.41 |
| L Length (mm) | 137.4 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 3.09 |
| L (in) | 5.41 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.32 |
G43314-2020X
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2 |
| M Flange Diameter (mm) | 50.8 |
| T Drop (in) | 2.68 |
| C Cutoff (in) | 3.09 |
| C Cutoff (mm) | 78.5 |
| L Length (in) | 5.41 |
| L Length (mm) | 137.4 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 3.09 |
| L (in) | 5.41 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 15 |
| Weight (lbs.) | 1.32 |
G43100-2020
| H1 Stem Hex (in) | 1.75 |
|---|---|
| H1 Stem Hex (mm) | 44.5 |
| T1 Thread (in) | 1 1/4-11 1/2 |
| C Cutoff (in) | 2.13 |
| C Cutoff (mm) | 54.1 |
| L Length (in) | 2.13 |
| L Length (mm) | 54.1 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 2.09 |
| L (in) | 2.13 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.78 |
G43100-2020X
| H1 Stem Hex (in) | 1.75 |
|---|---|
| H1 Stem Hex (mm) | 44.5 |
| T1 Thread (in) | 1 1/4-11 1/2 |
| C Cutoff (in) | 2.13 |
| C Cutoff (mm) | 54.1 |
| L Length (in) | 2.13 |
| L Length (mm) | 54.1 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 2.09 |
| L (in) | 2.13 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 20 |
| Weight (lbs.) | 0.78 |
G43314-2024
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| T Drop (in) | 2.68 |
| C Cutoff (in) | 3.09 |
| C Cutoff (mm) | 78.5 |
| L Length (in) | 5.41 |
| L Length (mm) | 137.4 |
| Hose Inside Diameter (in) | 1.25 |
| Hose Inside Diameter (mm) | 31.8 |
| Inside Diameter (in) | 1.252 |
| Inside Diameter (mm) | 31.8 |
| C (in) | 3.09 |
| L (in) | 5.41 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.34 |
G43170-2420
| H1 Stem Hex (in) | 1.75 |
|---|---|
| H1 Stem Hex (mm) | 44.5 |
| H2 Nut Hex (in) | 2 |
| H2 Nut Hex (mm) | 50.8 |
| T1 Thread (in) | 1 5/8-12 |
| C Cutoff (in) | 2.2 |
| C Cutoff (mm) | 55.9 |
| L Length (in) | 4.84 |
| L Length (mm) | 122.9 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.2 |
| L (in) | 4.84 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.82 |
G43181-2420
| H2 Nut Hex (in) | 2 |
|---|---|
| H2 Nut Hex (mm) | 50.8 |
| T1 Thread (in) | 1 5/8-12 |
| T Drop (in) | 5.08 |
| C Cutoff (in) | 2.96 |
| C Cutoff (mm) | 75.1 |
| L Length (in) | 5.59 |
| L Length (mm) | 142 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.96 |
| L (in) | 5.59 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 2.43 |
G43180-2420
| H2 Nut Hex (in) | 2 |
|---|---|
| H2 Nut Hex (mm) | 50.8 |
| T1 Thread (in) | 1 5/8-12 |
| T Drop (in) | 3.07 |
| C Cutoff (in) | 3.89 |
| C Cutoff (mm) | 98.8 |
| L Length (in) | 6.24 |
| L Length (mm) | 159 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.91 |
| L (in) | 6.24 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 2.44 |
G43300-2420X
No variation attributes.
G43230-2424
| H1 Stem Hex (in) | 1.38 |
|---|---|
| H1 Stem Hex (mm) | 34.9 |
| H2 Nut Hex (in) | 2.25 |
| H2 Nut Hex (mm) | 57.2 |
| T1 Thread (in) | 2-12 |
| C Cutoff (in) | 3.27 |
| C Cutoff (mm) | 83.1 |
| L Length (in) | 3.98 |
| L Length (mm) | 101.1 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 1.74 |
| L (in) | 3.98 |
| Material | Steel |
| Notes | SAE J1453 O-Ring Face Seal. |
| Customer Pack | 1 |
| Weight (lbs.) | 2.385 |
24GL-24FFORX XBULK
No variation attributes.
G43240-2424
| H2 Nut Hex (in) | 2.13 |
|---|---|
| H2 Nut Hex (mm) | 54.1 |
| T1 Thread (in) | 2-12 |
| T Drop (in) | 3.39 |
| C Cutoff (in) | 4.62 |
| C Cutoff (mm) | 117.3 |
| L Length (in) | 7.26 |
| L Length (mm) | 184.4 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.62 |
| L (in) | 7.26 |
| Angle. | 90 |
| Material | Steel |
| Notes | SAE J1453 O-Ring Face Seal. |
| Customer Pack | 1 |
| Weight (lbs.) | 3.06 |
24GL-24FFORX90M XBULK
| T Drop (in) | 3.386 |
|---|---|
| C Cutoff (in) | 4.618 |
| C Cutoff (mm) | 117.3 |
| L Length (in) | 7.244 |
| L Length (mm) | 184 |
| Angle. | 90 |
G43170-2424
| H1 Stem Hex (in) | 2 |
|---|---|
| H1 Stem Hex (mm) | 50.8 |
| H2 Nut Hex (in) | 2.25 |
| H2 Nut Hex (mm) | 57.15 |
| C Cutoff (in) | 2.547 |
| C Cutoff (mm) | 64.7 |
| L Length (in) | 5.189 |
| L Length (mm) | 131.8 |
G43170-2424X
| H1 Stem Hex (in) | 2 |
|---|---|
| H1 Stem Hex (mm) | 50.8 |
| H2 Nut Hex (in) | 2.25 |
| H2 Nut Hex (mm) | 57.2 |
| T1 Thread (in) | 1 7/8-12 |
| C Cutoff (in) | 2.55 |
| C Cutoff (mm) | 64.7 |
| L Length (in) | 5.19 |
| L Length (mm) | 131.8 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.55 |
| L (in) | 5.19 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 15 |
| Weight (lbs.) | 2.2 |
G43183-2424
| H2 Nut Hex (in) | 2.25 |
|---|---|
| H2 Nut Hex (mm) | 57.2 |
| T1 Thread (in) | 1 7/8-12 |
| T Drop (in) | 3.62 |
| C Cutoff (in) | 4.37 |
| C Cutoff (mm) | 111 |
| L Length (in) | 7.1 |
| L Length (mm) | 180.3 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.85 |
| L (in) | 7.1 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 2.85 |
G43300-2424
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| C Cutoff (in) | 2.3 |
| C Cutoff (mm) | 58.4 |
| L Length (in) | 4.94 |
| L Length (mm) | 125.5 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.3 |
| L (in) | 4.94 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.88 |
G43302-2424
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| T Drop (in) | 0.71 |
| C Cutoff (in) | 3.76 |
| C Cutoff (mm) | 95.4 |
| L Length (in) | 6.39 |
| L Length (mm) | 162.3 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.76 |
| L (in) | 6.39 |
| Angle. | 22.5 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 0.15 |
G43304-2424
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| T Drop (in) | 1.18 |
| C Cutoff (in) | 4.22 |
| C Cutoff (mm) | 107.3 |
| L Length (in) | 6.86 |
| L Length (mm) | 174.2 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 4.22 |
| L (in) | 6.86 |
| Angle. | 30 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 1.64 |
G43306-2424
| T Drop (in) | 1.496 |
|---|---|
| C Cutoff (in) | 3.988 |
| C Cutoff (mm) | 101.3 |
| L Length (in) | 6.622 |
| L Length (mm) | 168.2 |
| Angle. | 45 |
G43314-2424
| F Flange Head Thickness (in) | 0.32 |
|---|---|
| F Flange Head Thickness (mm) | 8.1 |
| M Flange Diameter (in) | 2.38 |
| M Flange Diameter (mm) | 60.5 |
| T Drop (in) | 3.19 |
| C Cutoff (in) | 3.56 |
| C Cutoff (mm) | 90.3 |
| L Length (in) | 6.26 |
| L Length (mm) | 159 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 3.62 |
| L (in) | 6.26 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 2.33 |
G43314-2424X
| T Drop (in) | 3.189 |
|---|---|
| C Cutoff (in) | 3.555 |
| C Cutoff (mm) | 90.3 |
| L Length (in) | 6.193 |
| L Length (mm) | 157.3 |
| Angle. | 90 |
G43100-2424
| H1 Stem Hex (in) | 2 |
|---|---|
| H1 Stem Hex (mm) | 50.8 |
| C Cutoff (in) | 2.193 |
| C Cutoff (mm) | 55.7 |
| L Length (in) | 4.831 |
| L Length (mm) | 122.7 |
G43100-2424X
| H1 Stem Hex (in) | 2 |
|---|---|
| H1 Stem Hex (mm) | 50.8 |
| T1 Thread (in) | 1 1/2-11 1/2 |
| C Cutoff (in) | 2.19 |
| C Cutoff (mm) | 55.7 |
| L Length (in) | 4.83 |
| L Length (mm) | 122.7 |
| Hose Inside Diameter (in) | 1.5 |
| Hose Inside Diameter (mm) | 38.1 |
| Inside Diameter (in) | 1.5 |
| Inside Diameter (mm) | 38.1 |
| C (in) | 2.19 |
| L (in) | 4.83 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 20 |
| Weight (lbs.) | 1.78 |
24GL-32FL65-072XBULK
No variation attributes.
G43314-2432X
| T Drop (in) | 4.724 |
|---|---|
| C Cutoff (in) | 3.976 |
| C Cutoff (mm) | 101 |
| L Length (in) | 6.614 |
| L Length (mm) | 168 |
| Angle. | 90 |
32GL-23FL90-203
| T Drop (in) | 7.992 |
|---|---|
| C Cutoff (in) | 4.299 |
| C Cutoff (mm) | 109.2 |
| L Length (in) | 7.362 |
| L Length (mm) | 187 |
| Angle. | 90 |
32GL-24FL45S XBULK
| T Drop (in) | 1.496 |
|---|---|
| C Cutoff (in) | 4.831 |
| C Cutoff (mm) | 122.7 |
| L Length (in) | 7.894 |
| L Length (mm) | 200.5 |
| Angle. | 45 |
32GL-24FL90SXBULK
No variation attributes.
G43230-3232X
No variation attributes.
G43170-3232
| H1 Stem Hex (in) | 2.5 |
|---|---|
| H1 Stem Hex (mm) | 63.5 |
| H2 Nut Hex (in) | 2.875 |
| H2 Nut Hex (mm) | 73.03 |
| C Cutoff (in) | 2.921 |
| C Cutoff (mm) | 74.2 |
| L Length (in) | 5.98 |
| L Length (mm) | 151.9 |
G43170-3232X
| H1 Stem Hex (in) | 2.5 |
|---|---|
| H1 Stem Hex (mm) | 63.5 |
| H2 Nut Hex (in) | 2.88 |
| H2 Nut Hex (mm) | 73.2 |
| T1 Thread (in) | 2 1/2-12 |
| C Cutoff (in) | 2.92 |
| C Cutoff (mm) | 74.2 |
| L Length (in) | 5.98 |
| L Length (mm) | 151.9 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.92 |
| L (in) | 5.98 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 12 |
| Weight (lbs.) | 2.77 |
G43300-3232
| F Flange Head Thickness (in) | 9.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.38 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T1 Thread (in) | 2" |
| C Cutoff (in) | 2.54 |
| C Cutoff (mm) | 64.5 |
| L Length (in) | 5.61 |
| L Length (mm) | 142.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.54 |
| L (in) | 5.61 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 3.23 |
G43300-3232X
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| C Cutoff (in) | 2.54 |
| C Cutoff (mm) | 64.5 |
| L Length (in) | 5.61 |
| L Length (mm) | 142.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.54 |
| L (in) | 5.61 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 12 |
| Weight (lbs.) | 3.23 |
G43304-3232
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T Drop (in) | 1.26 |
| C Cutoff (in) | 4.72 |
| C Cutoff (mm) | 119.8 |
| L Length (in) | 7.78 |
| L Length (mm) | 197.6 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 4.72 |
| L (in) | 7.78 |
| Angle. | 30 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 2.88 |
G43304-3232X
| T Drop (in) | 1.26 |
|---|---|
| C Cutoff (in) | 4.717 |
| C Cutoff (mm) | 119.8 |
| L Length (in) | 7.78 |
| L Length (mm) | 197.6 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| Angle. | 30 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 9 |
| Weight (lbs.) | 2.88 |
G43306-3232
| T Drop (in) | 2.047 |
|---|---|
| C Cutoff (in) | 5.004 |
| C Cutoff (mm) | 127.1 |
| L Length (in) | 8.071 |
| L Length (mm) | 205 |
| Angle. | 45 |
G43306-3232X
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T Drop (in) | 2.05 |
| C Cutoff (in) | 5 |
| C Cutoff (mm) | 127 |
| L Length (in) | 8.07 |
| L Length (mm) | 205 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5 |
| L (in) | 8.07 |
| Angle. | 45 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 5 |
| Weight (lbs.) | 3.06 |
G43309-3232
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T Drop (in) | 2.95 |
| C Cutoff (in) | 5.52 |
| C Cutoff (mm) | 140.3 |
| L Length (in) | 8.59 |
| L Length (mm) | 218.2 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.52 |
| L (in) | 8.59 |
| Angle. | 60 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 3.34 |
32GL-32FL90M-TCX XBULK
| Angle. | 90 |
|---|
G43314-3232
| T Drop (in) | 4.724 |
|---|---|
| C Cutoff (in) | 4.98 |
| C Cutoff (mm) | 126.5 |
| L Length (in) | 8.728 |
| L Length (mm) | 221.7 |
| Angle. | 90 |
G43314-3232X
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 2.81 |
| M Flange Diameter (mm) | 71.4 |
| T Drop (in) | 4.72 |
| C Cutoff (in) | 4.98 |
| C Cutoff (mm) | 126.5 |
| L Length (in) | 8.73 |
| L Length (mm) | 221.7 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.2 |
| L (in) | 8.73 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 5 |
| Weight (lbs.) | 4.27 |
G43100-3232
| H1 Stem Hex (in) | 2.5 |
|---|---|
| H1 Stem Hex (mm) | 63.5 |
| T1 Thread (in) | 2-11 1/2 |
| C Cutoff (in) | 2.33 |
| C Cutoff (mm) | 59.2 |
| L Length (in) | 5.39 |
| L Length (mm) | 136.9 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.33 |
| L (in) | 5.39 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 3.04 |
G43100-3232X
| H1 Stem Hex (in) | 2.5 |
|---|---|
| H1 Stem Hex (mm) | 63.5 |
| T1 Thread (in) | 2-11 1/2 |
| C Cutoff (in) | 2.33 |
| C Cutoff (mm) | 59.2 |
| L Length (in) | 5.39 |
| L Length (mm) | 136.9 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.33 |
| L (in) | 5.39 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 12 |
| Weight (lbs.) | 3.04 |
G43300-3240X
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 3.31 |
| M Flange Diameter (mm) | 84.1 |
| C Cutoff (in) | 2.55 |
| C Cutoff (mm) | 64.7 |
| L Length (in) | 5.61 |
| L Length (mm) | 142.5 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 2.55 |
| L (in) | 5.61 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 9 |
| Weight (lbs.) | 3.23 |
G43306-3240
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 3.31 |
| M Flange Diameter (mm) | 84.1 |
| T Drop (in) | 2.05 |
| C Cutoff (in) | 6.11 |
| C Cutoff (mm) | 155.3 |
| L Length (in) | 9.18 |
| L Length (mm) | 233.2 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 6.11 |
| L (in) | 9.18 |
| Angle. | 45 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 4.36 |
G43306-3240X
No variation attributes.
G43314-3240
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 3.31 |
| M Flange Diameter (mm) | 84.1 |
| T Drop (in) | 4.5 |
| C Cutoff (in) | 5.71 |
| C Cutoff (mm) | 145 |
| L Length (in) | 8.77 |
| L Length (mm) | 222.8 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.71 |
| L (in) | 8.77 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 4.7 |
G43314-3240X
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 3.31 |
| M Flange Diameter (mm) | 84.1 |
| T Drop (in) | 4.5 |
| C Cutoff (in) | 5.71 |
| C Cutoff (mm) | 145 |
| L Length (in) | 8.77 |
| L Length (mm) | 222.8 |
| Hose Inside Diameter (in) | 2 |
| Hose Inside Diameter (mm) | 50.8 |
| Inside Diameter (in) | 2 |
| Inside Diameter (mm) | 50.8 |
| C (in) | 5.71 |
| L (in) | 8.77 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 5 |
| Weight (lbs.) | 4.68 |
G43170-4040
| H1 Stem Hex (in) | 3 |
|---|---|
| H1 Stem Hex (mm) | 76.2 |
| H2 Nut Hex (in) | 3.5 |
| H2 Nut Hex (mm) | 88.9 |
| T1 Thread (in) | 3-12 |
| C Cutoff (in) | 2.91 |
| C Cutoff (mm) | 73.9 |
| L Length (in) | 5.36 |
| L Length (mm) | 136.1 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 2.91 |
| L (in) | 5.36 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 4.48 |
G43300-4040
| C Cutoff (in) | 3.15 |
|---|---|
| C Cutoff (mm) | 80.01 |
| L Length (in) | 5.661 |
| L Length (mm) | 143.8 |
G43302-4040
| T Drop (in) | 0.63 |
|---|---|
| C Cutoff (in) | 4.36 |
| C Cutoff (mm) | 110.74 |
| L Length (in) | 6.811 |
| L Length (mm) | 173 |
| Angle. | 22.5 |
G43304-4040
| T Drop (in) | 1.079 |
|---|---|
| C Cutoff (in) | 4.85 |
| C Cutoff (mm) | 123.19 |
| L Length (in) | 7.299 |
| L Length (mm) | 185.4 |
| Angle. | 30 |
G43307-4040
| T Drop (in) | 1.72 |
|---|---|
| C Cutoff (in) | 5.27 |
| C Cutoff (mm) | 133.85 |
| L Length (in) | 7.72 |
| L Length (mm) | 196.1 |
| Angle. | 45 |
G43309-4040
| T Drop (in) | 2.63 |
|---|---|
| C Cutoff (in) | 5.68 |
| C Cutoff (mm) | 144.27 |
| L Length (in) | 8.13 |
| L Length (mm) | 206.5 |
| Angle. | 60 |
G43311-4040
| T Drop (in) | 3.13 |
|---|---|
| C Cutoff (in) | 5.77 |
| C Cutoff (mm) | 146.55 |
| L Length (in) | 8.22 |
| L Length (mm) | 208.8 |
| Angle. | 67.5 |
G43315-4040
| T Drop (in) | 4.618 |
|---|---|
| C Cutoff (in) | 5.61 |
| C Cutoff (mm) | 142.49 |
| L Length (in) | 8.059 |
| L Length (mm) | 204.7 |
| Angle. | 90 |
40GL-40FL90 XBULK
| T Drop (in) | 4.606 |
|---|---|
| C Cutoff (in) | 5.61 |
| C Cutoff (mm) | 142.49 |
| L Length (in) | 8.059 |
| L Length (mm) | 204.7 |
| Angle. | 90 |
G43300-4048
| F Flange Head Thickness (in) | 9.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.38 |
| M Flange Diameter (in) | 4 |
| M Flange Diameter (mm) | 101.6 |
| T1 Thread (in) | 3" |
| C Cutoff (in) | 3.21 |
| C Cutoff (mm) | 81.5 |
| L Length (in) | 5.66 |
| L Length (mm) | 143.8 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 3.21 |
| L (in) | 5.66 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 3.64 |
G43302-4048
| F Flange Head Thickness (in) | 9.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.38 |
| M Flange Diameter (in) | 4 |
| M Flange Diameter (mm) | 101.6 |
| T1 Thread (in) | 3" |
| T Drop (in) | 0.67 |
| C Cutoff (in) | 4.41 |
| C Cutoff (mm) | 112 |
| L Length (in) | 6.86 |
| L Length (mm) | 174.2 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 4.41 |
| L (in) | 6.86 |
| Angle. | 22.5 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 4.16 |
G43304-4048
| F Flange Head Thickness (in) | 9.7 |
|---|---|
| F Flange Head Thickness (mm) | 0.38 |
| M Flange Diameter (in) | 4 |
| M Flange Diameter (mm) | 101.6 |
| T1 Thread (in) | 3" |
| T Drop (in) | 1.079 |
| C Cutoff (in) | 4.91 |
| C Cutoff (mm) | 124.71 |
| L Length (in) | 7.358 |
| L Length (mm) | 186.9 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 4.91 |
| L (in) | 7.36 |
| Angle. | 30 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 4.04 |
G43307-4048
| T Drop (in) | 1.76 |
|---|---|
| C Cutoff (in) | 5.31 |
| C Cutoff (mm) | 134.87 |
| L Length (in) | 7.76 |
| L Length (mm) | 197.1 |
| Angle. | 45 |
G43315-4048
| T Drop (in) | 4.618 |
|---|---|
| C Cutoff (in) | 5.67 |
| C Cutoff (mm) | 144.01 |
| L Length (in) | 8.122 |
| L Length (mm) | 206.3 |
| Angle. | 90 |
40GL-48FL90XBULK
| T Drop (in) | 4.606 |
|---|---|
| C Cutoff (in) | 5.67 |
| C Cutoff (mm) | 144.01 |
| L Length (in) | 8.118 |
| L Length (mm) | 206.2 |
| Angle. | 90 |
G43300-4056
| F Flange Head Thickness (in) | 11.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.44 |
| M Flange Diameter (in) | 4.5 |
| M Flange Diameter (mm) | 114.3 |
| T1 Thread (in) | 3.1/2" |
| C Cutoff (in) | 2.77 |
| C Cutoff (mm) | 70.4 |
| L Length (in) | 5.33 |
| L Length (mm) | 135.4 |
| Hose Inside Diameter (in) | 2.5 |
| Hose Inside Diameter (mm) | 63.5 |
| Inside Diameter (in) | 2.5 |
| Inside Diameter (mm) | 63.5 |
| C (in) | 2.77 |
| L (in) | 5.33 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 5.2 |
G43300-4064
No variation attributes.
40GL40FLXBULK
| C Cutoff (in) | 3.15 |
|---|---|
| C Cutoff (mm) | 80.01 |
| L Length (in) | 5.598 |
| L Length (mm) | 142.2 |
48GL48FL22XBULK
No variation attributes.
G43300-4848
| C Cutoff (in) | 3.46 |
|---|---|
| C Cutoff (mm) | 87.88 |
| L Length (in) | 6.539 |
| L Length (mm) | 166.1 |
G43304-4848
| T Drop (in) | 1.118 |
|---|---|
| C Cutoff (in) | 5.15 |
| C Cutoff (mm) | 130.81 |
| L Length (in) | 8.228 |
| L Length (mm) | 209 |
| Angle. | 30 |
G43307-4848
| T Drop (in) | 2.031 |
|---|---|
| C Cutoff (in) | 6.1 |
| C Cutoff (mm) | 154.94 |
| L Length (in) | 9.181 |
| L Length (mm) | 233.2 |
| Angle. | 45 |
48GL-48FL45 XBULK
| F Flange Head Thickness (in) | 0.38 |
|---|---|
| F Flange Head Thickness (mm) | 9.7 |
| M Flange Diameter (in) | 4 |
| M Flange Diameter (mm) | 101.6 |
| T Drop (in) | 2.03 |
| C Cutoff (in) | 6.1 |
| C Cutoff (mm) | 154.9 |
| L Length (in) | 9.18 |
| L Length (mm) | 233.2 |
| Hose Inside Diameter (in) | 3 |
| Hose Inside Diameter (mm) | 76.2 |
| Inside Diameter (in) | 3 |
| Inside Diameter (mm) | 76.2 |
| C (in) | 6.1 |
| L (in) | 9.18 |
| Angle. | 45 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 3 |
| Weight (lbs.) | 5.69 |
G43309-4848
| T Drop (in) | 3.11 |
|---|---|
| C Cutoff (in) | 6.58 |
| C Cutoff (mm) | 167.13 |
| L Length (in) | 9.661 |
| L Length (mm) | 245.4 |
| Angle. | 60 |
G43311-4848
| T Drop (in) | 3.87 |
|---|---|
| C Cutoff (in) | 6.42 |
| C Cutoff (mm) | 163.06 |
| L Length (in) | 9.5 |
| L Length (mm) | 241.3 |
| Angle. | 67.5 |
G43315-4848
| T Drop (in) | 5.5 |
|---|---|
| C Cutoff (in) | 6.62 |
| C Cutoff (mm) | 168.14 |
| L Length (in) | 9.701 |
| L Length (mm) | 246.4 |
| Angle. | 90 |
G43307-4856
| F Flange Head Thickness (in) | 0.44 |
|---|---|
| F Flange Head Thickness (mm) | 11.2 |
| M Flange Diameter (in) | 4.5 |
| M Flange Diameter (mm) | 114.3 |
| T Drop (in) | 2.05 |
| C Cutoff (in) | 9.3 |
| C Cutoff (mm) | 236.2 |
| L Length (in) | 12.38 |
| L Length (mm) | 314.5 |
| Hose Inside Diameter (in) | 3 |
| Hose Inside Diameter (mm) | 76.2 |
| Inside Diameter (in) | 3 |
| Inside Diameter (mm) | 76.2 |
| Angle. | 45 |
| Material | Steel |
| Notes | Special GL Dies Required. |
48GL56FL90XBULK
No variation attributes.
G43300-5656
| C Cutoff (in) | 3.06 |
|---|---|
| C Cutoff (mm) | 77.72 |
| L Length (in) | 6.701 |
| L Length (mm) | 170.2 |
G43307-5656
| T Drop (in) | 2.13 |
|---|---|
| C Cutoff (in) | 6.02 |
| C Cutoff (mm) | 152.9 |
| L Length (in) | 9.661 |
| L Length (mm) | 245.4 |
| Angle. | 45 |
G43315-5656
| T Drop (in) | 5.63 |
|---|---|
| C Cutoff (in) | 6.53 |
| C Cutoff (mm) | 165.86 |
| L Length (in) | 10.169 |
| L Length (mm) | 258.3 |
| Angle. | 90 |
G43333-5656
| F Flange Head Thickness (in) | 0.42 |
|---|---|
| F Flange Head Thickness (mm) | 10.7 |
| M Flange Diameter (in) | 4.5 |
| M Flange Diameter (mm) | 114.3 |
| C Cutoff (in) | 4.75 |
| C Cutoff (mm) | 120.7 |
| L Length (in) | 6.7 |
| L Length (mm) | 170.2 |
| Hose Inside Diameter (in) | 3.5 |
| Hose Inside Diameter (mm) | 88.9 |
| Inside Diameter (in) | 3.5 |
| Inside Diameter (mm) | 88.9 |
| C (in) | 3.06 |
| L (in) | 6.7 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 5.62 |
G43334-5656
| F Flange Head Thickness (in) | 0.42 |
|---|---|
| F Flange Head Thickness (mm) | 10.7 |
| M Flange Diameter (in) | 4.5 |
| M Flange Diameter (mm) | 114.3 |
| T Drop (in) | 2.13 |
| C Cutoff (in) | 6.02 |
| C Cutoff (mm) | 152.9 |
| L Length (in) | 9.67 |
| L Length (mm) | 245.6 |
| Hose Inside Diameter (in) | 3.5 |
| Hose Inside Diameter (mm) | 88.9 |
| Inside Diameter (in) | 3.5 |
| Inside Diameter (mm) | 88.9 |
| C (in) | 6.02 |
| L (in) | 9.67 |
| Angle. | 45 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 7.61 |
G43307-5664
No variation attributes.
G43315-5664
| F Flange Head Thickness (in) | 0.44 |
|---|---|
| F Flange Head Thickness (mm) | 11.2 |
| M Flange Diameter (in) | 5 |
| M Flange Diameter (mm) | 127 |
| T Drop (in) | 6.9 |
| C Cutoff (in) | 6.45 |
| C Cutoff (mm) | 163.8 |
| L Length (in) | 10.09 |
| L Length (mm) | 256.3 |
| Hose Inside Diameter (in) | 3.5 |
| Hose Inside Diameter (mm) | 88.9 |
| Inside Diameter (in) | 3.5 |
| Inside Diameter (mm) | 88.9 |
| C (in) | 6.45 |
| L (in) | 10.09 |
| Angle. | 90 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 11.3 |
G43300-6464
| C Cutoff (in) | 3.7 |
|---|---|
| C Cutoff (mm) | 93.98 |
| L Length (in) | 7.74 |
| L Length (mm) | 196.6 |
G43307-6565
| F Flange Head Thickness (in) | 11.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.44 |
| M Flange Diameter (in) | 5 |
| M Flange Diameter (mm) | 127 |
| T1 Thread (in) | 4" |
| T Drop (in) | 3.61 |
| C Cutoff (in) | 8.69 |
| C Cutoff (mm) | 220.6 |
| L Length (in) | 12.7 |
| L Length (mm) | 322.6 |
| Hose Inside Diameter (in) | 4 |
| Hose Inside Diameter (mm) | 101.6 |
| Inside Diameter (in) | 4 |
| Inside Diameter (mm) | 101.6 |
| C (in) | 8.66 |
| L (in) | 12.7 |
| Angle. | 45 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 12.5 |
G43311-6464
| F Flange Head Thickness (in) | 11.2 |
|---|---|
| F Flange Head Thickness (mm) | 0.44 |
| M Flange Diameter (in) | 5 |
| M Flange Diameter (mm) | 127 |
| T1 Thread (in) | 4" |
| T Drop (in) | 6.9 |
| C Cutoff (in) | 10.59 |
| C Cutoff (mm) | 269.1 |
| L Length (in) | 14.2 |
| L Length (mm) | 360.7 |
| Hose Inside Diameter (in) | 4 |
| Hose Inside Diameter (mm) | 101.6 |
| Inside Diameter (in) | 4 |
| Inside Diameter (mm) | 101.6 |
| C (in) | 10.17 |
| L (in) | 14.2 |
| Angle. | 67.5 |
| Material | Steel |
| Notes | Special GL Dies Required. |
| Customer Pack | 1 |
| Weight (lbs.) | 13.85 |
G43315-6464
| T Drop (in) | 7.382 |
|---|---|
| C Cutoff (in) | 9.583 |
| C Cutoff (mm) | 243.4 |
| L Length (in) | 12.61 |
| L Length (mm) | 320.3 |
| Angle. | 90 |
64GL64FL45SPXBULK
No variation attributes.
G42179-0606X
| T Drop (in) | 0.906 |
|---|---|
| C Cutoff (in) | 2.047 |
| C Cutoff (mm) | 52 |
| L Length (in) | 2.835 |
| L Length (mm) | 72 |
| Angle. | 90 |
G20304-0812X
| F Flange Head Thickness (in) | 0.27 |
|---|---|
| F Flange Head Thickness (mm) | 6.9 |
| M Flange Diameter (in) | 1.5 |
| M Flange Diameter (mm) | 38.1 |
| T Drop (in) | 0.63 |
| C Cutoff (in) | 2.46 |
| C Cutoff (mm) | 62.5 |
| L Length (in) | 3.94 |
| L Length (mm) | 100.1 |
| Hose Inside Diameter (in) | 0.5 |
| Hose Inside Diameter (mm) | 12.7 |
| Inside Diameter (in) | 0.5 |
| Inside Diameter (mm) | 12.7 |
| Working Pressure (psi) | 5000 |
| Angle. | 30 |
| Material | Steel |
| Notes | Special GL Dies Required. |
24GL24FFORXXBULK
No variation attributes.
48GL48FL90XBULK
No variation attributes.
48GL48FLXBULK
No variation attributes.
73050593
No variation attributes.
73050549
No variation attributes.
73480058
No variation attributes.
73480085
No variation attributes.
73050557
No variation attributes.
73050621
No variation attributes.
73480099
No variation attributes.
734801005
No variation attributes.
73480056
No variation attributes.
Specifications
| H2 Nut Hex (in) | 1.25 – 3.5 |
|---|---|
| H2 Nut Hex (mm) | 31.8 – 88.9 |
| T1 Thread (in) | 1 3/16-12, 1 1/16-12, 3/4-14, 1 5/16-12, 1 7/16-12, 1-11 1/2, +13 more |
| T Drop (in) | 0.63 – 7.992 |
| C Cutoff (in) | 1.46 – 10.59 |
| C Cutoff (mm) | 37.1 – 269.1 |
| L Length (in) | 1.772 – 14.2 |
| L Length (mm) | 45 – 360.7 |
| Hose Inside Diameter (in) | 0.5 – 4 |
| Hose Inside Diameter (mm) | 12.7 – 101.6 |
| Inside Diameter (in) | 0.5 – 4 |
| Inside Diameter (mm) | 12.7 – 101.6 |
| C (in) | 1.46 – 10.17 |
| L (in) | 1.77 – 14.2 |
| Angle. | 22.5 – 90 |
| Material | Steel |
| Notes | SAE J1453 O-Ring Face Seal., Special GL Dies Required., NOT TO BE USED AS A LIVE SWIVEL. |
| Customer Pack | 1 – 50 |
| Weight (lbs.) | 0.08 – 13.85 |
| H1 Stem Hex (in) | 1.06 – 3 |
| H1 Stem Hex (mm) | 27 – 76.2 |
| F Flange Head Thickness (in) | 0.27 – 11.2 |
| F Flange Head Thickness (mm) | 0.38 – 11.2 |
| M Flange Diameter (in) | 1.5 – 5 |
| M Flange Diameter (mm) | 38.1 – 127 |
| Working Pressure (psi) | 5000 |
PDF Documents
No PDF documents.
