Attributes
| Part Number | 7250-000000-000074 |
|---|
Description

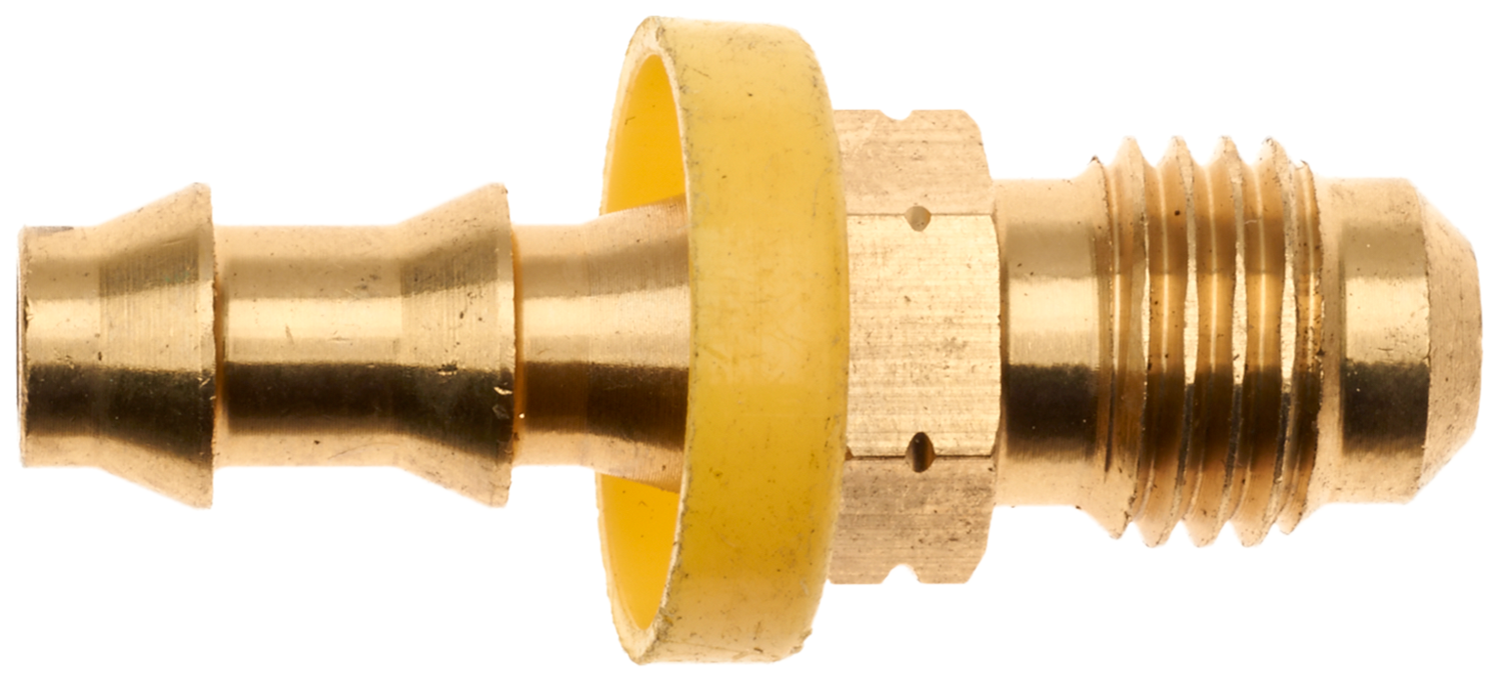

Lock-On Couplings Recommended for fuel lines, fluid lines or vacuum lines in low and medium pressure applications. For use with LOC and LOL hose. Lock-On barbed stem fittings are quick connecting and resistant to damage from high vibration diesel applications. Hose clamps or ferrules are not needed or recommended. Temperature Range: -40 Deg. F to +250 Deg. F (-40 Deg. C to +121 Deg. C).
Variations (18)
G36100-1012
| T1 Thread (in) | 3/4-14 |
|---|---|
| A1 Outside Diameter (in) | 0.625 |
| A1 Outside Diameter (mm) | 15.9 |
| C Cutoff (in) | 0.88 |
| C Cutoff (mm) | 22.4 |
| C (in) | 0.88 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.2 |
G36100-1006
| T1 Thread (in) | 3/8-18 |
|---|---|
| A1 Outside Diameter (in) | 0.625 |
| A1 Outside Diameter (mm) | 15.9 |
| C Cutoff (in) | 0.88 |
| C Cutoff (mm) | 22.4 |
| C (in) | 0.88 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.2 |
G36100-1008
| T1 Thread (in) | 1/2-14 |
|---|---|
| A1 Outside Diameter (in) | 0.625 |
| A1 Outside Diameter (mm) | 15.9 |
| C Cutoff (in) | 1.06 |
| C Cutoff (mm) | 26.9 |
| C (in) | 1.06 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.14 |
G36100-1212
| T1 Thread (in) | 3/4-14 |
|---|---|
| A1 Outside Diameter (in) | 0.75 |
| A1 Outside Diameter (mm) | 19.1 |
| C Cutoff (in) | 1.13 |
| C Cutoff (mm) | 28.7 |
| C (in) | 1.13 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.2 |
G36100-1208
| T1 Thread (in) | 1/2-14 |
|---|---|
| A1 Outside Diameter (in) | 0.75 |
| A1 Outside Diameter (mm) | 19.1 |
| C Cutoff (in) | 0.88 |
| C Cutoff (mm) | 22.4 |
| C (in) | 0.88 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.2 |
G36100-0402
| T1 Thread (in) | 1/8-27 |
|---|---|
| A1 Outside Diameter (in) | 0.25 |
| A1 Outside Diameter (mm) | 6.4 |
| C Cutoff (in) | 0.56 |
| C Cutoff (mm) | 14.2 |
| C (in) | 0.56 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.04 |
G36100-0404
| T1 Thread (in) | 1/4-18 |
|---|---|
| A1 Outside Diameter (in) | 0.25 |
| A1 Outside Diameter (mm) | 6.4 |
| C Cutoff (in) | 0.81 |
| C Cutoff (mm) | 20.6 |
| C (in) | 0.81 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.04 |
G36100-0406
| T1 Thread (in) | 3/8-18 |
|---|---|
| A1 Outside Diameter (in) | 0.25 |
| A1 Outside Diameter (mm) | 6.4 |
| C Cutoff (in) | 0.88 |
| C Cutoff (mm) | 22.4 |
| C (in) | 0.88 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.05 |
G36100-0502
| T1 Thread (in) | 1/8-27 |
|---|---|
| A1 Outside Diameter (in) | 0.3125 |
| A1 Outside Diameter (mm) | 7.9 |
| C Cutoff (in) | 0.81 |
| C Cutoff (mm) | 20.6 |
| C (in) | 0.81 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.04 |
G36100-0504
| T1 Thread (in) | 1/4-18 |
|---|---|
| A1 Outside Diameter (in) | 0.3125 |
| A1 Outside Diameter (mm) | 7.9 |
| C Cutoff (in) | 0.77 |
| C Cutoff (mm) | 19.6 |
| C (in) | 0.77 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.06 |
G36100-0602
| T1 Thread (in) | 1/8-27 |
|---|---|
| A1 Outside Diameter (in) | 0.375 |
| A1 Outside Diameter (mm) | 9.5 |
| C Cutoff (in) | 0.56 |
| C Cutoff (mm) | 14.2 |
| C (in) | 0.56 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.06 |
G36100-0604
| T1 Thread (in) | 1/4" - 18 NPTF |
|---|---|
| A1 Outside Diameter (in) | 0.375 |
| A1 Outside Diameter (mm) | 9.5 |
| C Cutoff (in) | 0.81 |
| C Cutoff (mm) | 20.6 |
| C (in) | 0.81 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.06 |
G36100-0606
| T1 Thread (in) | 3/8-18 |
|---|---|
| A1 Outside Diameter (in) | 0.375 |
| A1 Outside Diameter (mm) | 9.5 |
| C Cutoff (in) | 0.88 |
| C Cutoff (mm) | 22.4 |
| C (in) | 0.88 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.1 |
G36100-0608
| T1 Thread (in) | 1/2-14 |
|---|---|
| A1 Outside Diameter (in) | 0.375 |
| A1 Outside Diameter (mm) | 9.5 |
| C Cutoff (in) | 0.88 |
| C Cutoff (mm) | 22.4 |
| C (in) | 0.88 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.011 |
G36100-0812
| T1 Thread (in) | 3/4-14 |
|---|---|
| A1 Outside Diameter (in) | 0.5 |
| A1 Outside Diameter (mm) | 12.7 |
| C Cutoff (in) | 1.13 |
| C Cutoff (mm) | 28.7 |
| C (in) | 1.13 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.16 |
G36100-0804
| T1 Thread (in) | 1/4-18 |
|---|---|
| A1 Outside Diameter (in) | 0.5 |
| A1 Outside Diameter (mm) | 12.7 |
| C Cutoff (in) | 0.81 |
| C Cutoff (mm) | 20.6 |
| C (in) | 0.81 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.1 |
G36100-0806
| T1 Thread (in) | 3/8-18 |
|---|---|
| A1 Outside Diameter (in) | 0.5 |
| A1 Outside Diameter (mm) | 12.7 |
| C Cutoff (in) | 0.88 |
| C Cutoff (mm) | 22.4 |
| C (in) | 0.88 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.08 |
G36100-0808
| T1 Thread (in) | 1/2-14 |
|---|---|
| A1 Outside Diameter (in) | 0.5 |
| A1 Outside Diameter (mm) | 12.7 |
| C Cutoff (in) | 0.88 |
| C Cutoff (mm) | 22.4 |
| C (in) | 0.88 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.14 |
Specifications
| T1 Thread (in) | 3/4-14, 3/8-18, 1/2-14, 1/8-27, 1/4-18, 1/4" - 18 NPTF |
|---|---|
| A1 Outside Diameter (in) | 0.25 – 0.75 |
| A1 Outside Diameter (mm) | 6.4 – 19.1 |
| C Cutoff (in) | 0.56 – 1.13 |
| C Cutoff (mm) | 14.2 – 28.7 |
| C (in) | 0.56 – 1.13 |
| Material | 360 Brass |
| Customer Pack | 1 |
| Weight (lbs.) | 0.011 – 0.2 |
